Kontrollprüfung: Prüfung zum Thema redundante Netzwerke – Antworten

Updated:Keine Kommentare CCNA 2 - Deutsch

Module 5-6 Kontrollprüfung: Prüfung zum Thema redundante Netzwerke – Antworten

1. Sehen Sie sich die Abbildung an. Welche Switching-Technologie würde es ermöglichen, die Access-Layer-Switch-Verbindungen zusammenzufassen, um mehr Bandbreite zwischen jedem Layer-2-Switch und dem Layer-3-Switch bereitzustellen?


  • PortFast
  • trunking
  • HSRP
  • EtherChannel

Erklärung: PortFast wird verwendet, um die Zeit zu reduzieren, die ein Port damit verbringt, den Spanning-Tree-Algorithmus zu durchlaufen, so dass Geräte früher mit dem Senden von Daten beginnen können. Trunking kann in Verbindung mit EtherChannel implementiert werden, aber Trunking allein aggregiert keine Switch-Links. HSRP wird zum Verkehrslastausgleich über zwei verschiedene Verbindungen zu Layer-3-Geräten für die Standard-Gateway-Redundanz verwendet. HSRP aggregiert im Gegensatz zu EtherChannel keine Links auf Layer 2 oder Layer 3.

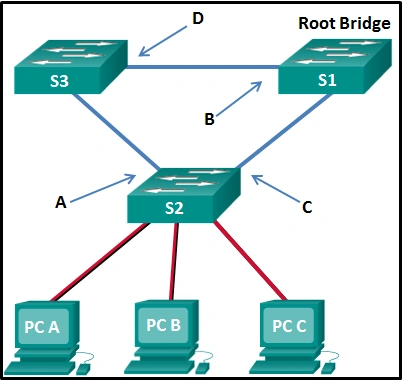

2. Sehen Sie sich die Abbildung an. Was sind die möglichen Port-Rollen für die Ports A, B, C und D in diesem RSTP-fähigen Netzwerk?


  • designated, root, alternate, root
  • alternate, designated, root, root
  • designated, alternate, root, root
  • alternate, root, designated, root

Erklärung: Da S1 die Root-Bridge ist, ist B ein designated Port und C und D Root-Ports. RSTP unterstützt einen neuen Porttyp, alternate Port im Discarding State, das kann der Port A in diesem Szenario sein.

3. Öffnen Sie die PT-Aktivität. Führen Sie die Aufgaben in der Aktivität aus und beantworten Sie die anschließende Frage.
Durch welcher Satz von Konfigurationsbefehlen, die auf SW1 eingegeben wurden, wird die Einrichtung der EtherChannel-Verbindung zwischen SW1 und SW2 erfolgreich abgeschlossen?

  • interface GigabitEthernet0/1
    channel-group 1 mode desirable
  • interface GigabitEthernet0/1
    no shutdown
  • interface Port-channel 1
    no shutdown
  • interface GigabitEthernet0/2
    channel-group 2 mode desirable

Erklärung: Die Ausgabe des Befehls show running-configuration auf SW1 zeigt, dass der Schnittstelle GigabitEthernet0/1 der Befehl channel-group 1 mode desirable fehlt, der mit der EtherChannel-Konfiguration für die Schnittstelle GigabitEthernet0/1 und die Schnittstelle GigabitEthernet0/2 konkurriert.

4. Sehen Sie sich die Abbildung an. Ein Administrator möchtea einen EtherChannel zwischen den beiden Switches mithilfe des Port Aggregation Protocol bilden. Wenn Switch S1 im Auto-Modus konfiguriert ist, welcher Modus sollte auf S2 so konfiguriert werden, sodass er den EtherChannel bildet?


  • desirable
  • Aus
  • auto
  • on

Erklärung: Ein EtherChannel wird über PAgP gebildet, wenn sich beide Switches im On-Mode befinden oder wenn sich einer im Auto- oder Desirable-Modus und der andere im Desirable-Modus befindet.

5. Welche drei Komponenten werden zu einer Bridge-ID kombiniert?

  • IP-Adresse
  • Bridge-Priority
  • Port-ID
  • Extended System-ID
  • Kosten
  • MAC-Adresse

Erklärung: Die drei Komponenten, die zu einer Bridge-ID kombiniert werden, sind Bridge-Priorität, erweiterte System-ID und MAC-Adresse.

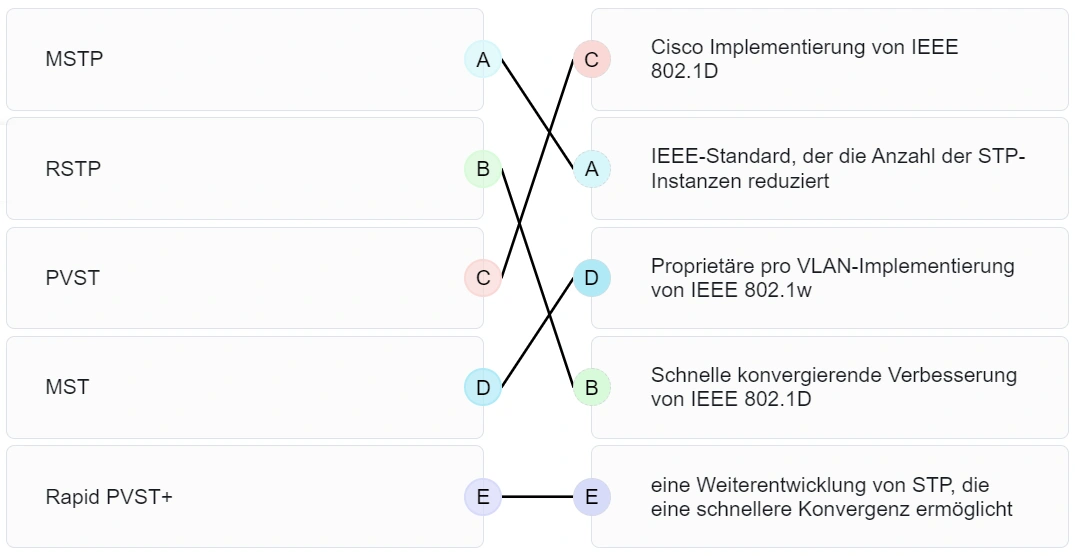

6. Ordnen Sie das Spanning-Tree-Feature dem Protokolltyp zu.


Platzieren Sie die Optionen in der folgenden Reihenfolge:

PVST Cisco Implementierung von IEEE 802.1D
RSTP Schnelle konvergierende Verbesserung von IEEE 802.1D
MSTP IEEE-Standard, der die Anzahl der STP-Instanzen reduziert
MST Proprietäre pro VLAN-Implementierung von IEEE 802.1w
Rapid PVST+ eine Weiterentwicklung von STP, die eine schnellere Konvergenz ermöglicht

[/alert-announce]

7. Was ist das Ergebnis eines Layer-2-Broadcast-Sturms?

  • Router übernehmen die Weiterleitung von Frames, wenn Switches überlastet werden.
  • CSMA/CD bewirkt, dass jeder Host weiterhin Frames sendet.
  • Neuer Datenverkehr wird vom Switch verworfen, da er nicht verarbeitet werden kann.
  • ARP-Broadcast-Anforderungen werden an den übertragenden Host zurückgegeben.

Erklärung: Wenn das Netzwerk mit Broadcast-Verkehr überschwemmt ist, der in einer Schleife zwischen Switches läuft, wird neuer Verkehr von allen Switchs verworfen, da er nicht verarbeitet werden kann.

8. Welche Funktion hat STP in einem skalierbaren Netzwerk?

  • Es verringert die Größe der Fehlerdomäne, um die Auswirkungen von Fehlern zu begrenzen.
  • Es kombiniert mehrere Switch-Trunk-Links, um als eine logische Verbindung für erhöhte Bandbreite zu fungieren.
  • Es deaktiviert redundante Pfade, um Layer 2-Schleifen zu eliminieren.
  • Es schützt den Rand des Unternehmensnetzwerks vor bösartigen Aktivitäten.

Erklärung: STP ist eine wichtige Komponente in einem skalierbaren Netzwerk, die es ermöglicht, redundante physische Verbindungen zwischen Layer-2-Geräten ohne Layer-2-Schleifen zu implementieren. STP verhindert, dass Layer 2-Schleifen entstehen, indem Schnittstellen auf Layer 2-Geräten deaktiviert werden, wenn sie eine Schleife erstellen würden.

9. Wenn der Befehl show spanning-tree vlan 33 auf einem Switch ausgegeben wird, werden drei Ports im Weiterleitungszustand angezeigt. In welchen zwei Port-Rollen könnten diese Schnittstellen im Weiterleitungszustand funktionieren? (Wählen Sie zwei Antwortmöglichkeiten aus.)

  • disabled
  • blockiert
  • root
  • designated
  • alternate

Erklärung: Die Rolle jedes der drei Ports ist entweder ein Designated-Port oder ein Root-Port. Ports im Disabled-Status sind administrativ deaktiviert. Ports Blocking-Status sind Alternate-Ports.

10. Welche zwei Netzwerkdesign-Features erfordern Spanning Tree Protocol (STP), um einen korrekten Netzwerkbetrieb sicherzustellen? (Wählen Sie zwei Antwortmöglichkeiten aus.)

  • statische Default-Routen
  • Dynamisches Link-State-Routing, das redundante Routen bereitstellt
  • redundante Verbindungen zwischen Layer-2-Switches
  • Implementieren von VLANs, um Broadcasts zu begrenzen
  • Beseitigen einzelner Fehlerpunkte (single points of failure) mit mehreren Layer-2-Switches

Erklärung: Das Spanning Tree Protocol (STP) ist erforderlich, um einen korrekten Netzwerkbetrieb zu gewährleisten, wenn ein Netzwerk mit mehreren miteinander verbundenen Layer-2-Switches entworfen wird oder redundante Verbindungen zur Eliminierung einzelner Fehlerpunkte (single points of failure) zwischen Layer-2-Switches verwendet werden. Routing ist eine Layer-3-Funktion und bezieht sich nicht auf STP. VLANs reduzieren die Anzahl der Broadcast-Domänen, beziehen sich jedoch auf Layer-3-Subnetze, nicht auf STP.

11. Was sind zwei Nachteile, wenn man den Spanning Tree ausschaltet und mehrere Pfade durch das Layer-2-Switch-Netzwerk hat? (Wählen Sie zwei Antwortmöglichkeiten aus.)

  • Der Switch wirkt wie ein Hub.
  • Die MAC-Adresstabelle wird instabil.
  • Broadcast-Frames werden auf unendliche Zeit übertragen.
  • Die Port Security wird instabil.
  • Die Port Security schaltet alle Ports ab, die über angeschlossene Geräte verfügen.

Erklärung: Spanning Tree sollte nie deaktiviert werden. Ohne es wird die MAC-Adresstabelle instabil, Broadcast-Stürme können Netzwerkclients und Switches unbrauchbar machen und mehrere Kopien von Unicast-Frames können an die Endgeräte geliefert werden.

12. In welchen zwei PVST+-Port-Zuständen werden MAC-Adressen gelernt? (Wählen Sie zwei Antwortmöglichkeiten aus.)

  • listening
  • forwarding
  • disabled
  • learning
  • blocking

Erklärung: Die beiden PVST+-Port Zustände, in denen MAC-Adressen gelernt werden und die MAC-Adresstabelle füllen, sind die Learn- und Forwarding-Zustände.

13. Welcher Spanning Tree Standard unterstützt nur eine Root-Bridge, so dass der Datenverkehr von allen VLANs über denselben Pfad fließt?

  • 802.1D
  • Rapid PVST
  • PVST+
  • MST

Erklärung: MST ist die Cisco-Implementierung von MSTP, einem IEEE-Standardprotokoll, das bis zu 16 RSTP-Instanzen bereitstellt. PVST+ stellt für jedes VLAN, das im Netzwerk konfiguriert ist, eine separate 802.1D-Spanning-Tree-Instanz bereit. 802.1D ist der vom IEEE definierte ursprüngliche STP-Standard und erlaubt nur eine Root-Bridge für alle VLANs. 802.1w oder RSTP bietet eine schnellere Konvergenz, verwendet aber immer noch nur eine STP-Instanz für alle VLANs.

14. Eine Reihe von Switches wird in einer LAN-Topologie verbunden. Welcher STP-Bridge-Prioritätswert macht es am wenigsten wahrscheinlich, dass der Switch als Root ausgewählt wird?

  • 61440
  • 65535
  • 4096
  • 32768

Erklärung: Die STP-Bridge-Priorität ist eine Zwei-Byte-Zahl, kann aber nur in Schritten von 4096 angepasst werden. Die kleinere Zahl wird bevorzugt, aber der größte nutzbare Prioritätswert ist 61440.

15. Was ist ein Merkmal des Spanning Tree?

  • Es hat einen TTL-Mechanismus, der auf Layer 2 funktioniert.
  • Es verhindert die Verbreitung von Layer 2-Broadcast-Frames.
  • Es ist bei Cisco-Switches standardmäßig aktiviert.
  • Es wird verwendet, um Informationen über ein angrenzendes Cisco-Gerät zu ermitteln.

Erklärung: Spanning Tree funktioniert auf Layer 2 in Ethernet-basierten Netzwerken und ist standardmäßig aktiviert, aber es hat keinen TTL-Mechanismus. Spanning Tree existiert, da Layer 2-Frames keinen TTL-Mechanismus haben. Layer 2-Frames werden weiterhin übertragen, wenn Spanning Tree aktiviert ist, aber die Frames können nur über einen einzelnen Pfad durch das Layer 2-Netzwerk übertragen werden, das durch Spanning Tree erstellt wurde. Cisco Discovery Protocol (CDP) wird verwendet, um Informationen über ein angrenzendes Cisco-Gerät zu ermitteln.

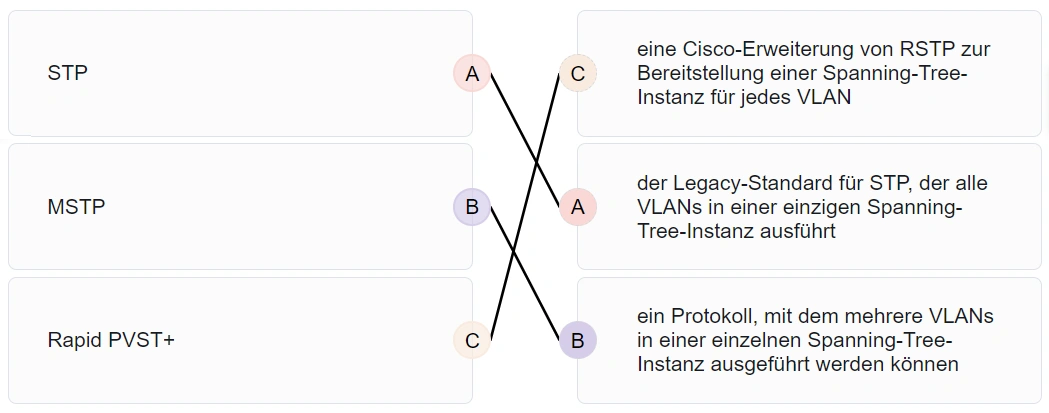

16. Ordnen Sie das STP-Protokoll der korrekten Beschreibung zu.


Erklärung: Platzieren Sie die Optionen in der folgenden Reihenfolge:

STP der Legacy-Standard für STP, der alle VLANs in einer einzigen Spanning-Tree-Instanz ausführt
MSTP ein Protokoll, mit dem mehrere VLANs in einer einzelnen Spanning-Tree-Instanz ausgeführt werden können
Rapid PVST+ eine Cisco-Erweiterung von RSTP zur Bereitstellung einer Spanning-Tree-Instanz für jedes VLAN

17. In welchen zwei Portzuständen lernt ein Switch MAC-Adressen und verarbeitet BPDUs in einem PVST-Netzwerk? (Wählen Sie zwei Antwortmöglichkeiten aus.)

  • listening
  • Lernen
  • forwarding
  • disabled
  • Blockierung

Erklärung: Switches lernen MAC-Adressen in den Learn- und Forwarding-Portzuständen. Sie empfangen und verarbeiten BPDUs im Blocking-, Listening-, Learning- und Forwarding-Portstatus.

18. Ein kleines Unternehmensnetzwerk verfügt über sechs miteinander verbundene Layer 2-Switches. Derzeit verwenden alle Switches den Standard-Bridge-Prioritätswert. Welcher Wert kann verwendet werden, um die Bridge-Priorität eines der Switches zu konfigurieren, um sicherzustellen, dass dieser in diesem Entwurf zur Root-Bridge wird?

  • 1
  • 34816
  • 28672
  • 61440
  • 32768

Erklärung: Der Standardwert für die Bridge-Priorität für alle Cisco Switches ist 32768. Der Bereich beträgt 0 bis 61440 in Schritten von 4096. Somit sind die Werte 1 und 34816 ungültig. Wenn Sie einen Switch mit dem niedrigeren Wert von 28672 konfigurieren (und den Bridge-Prioritätswert aller anderen Switches unverändert lassen), wird der Switch zur Root-Bridge.

19. Welche Aussage beschreibt ein Merkmal von EtherChannel?

  • Es wird durch die Kombination mehrerer physischer Verbindungen hergestellt, die als eine Verbindung zwischen zwei Switches angesehen werden.
  • Er kann bis zu einem Maximum von 4 physischen Links kombinieren.
  • Er kann gemischte Typen von 100 MB/s und 1 GB/s Ethernet-Verbindungen bündeln.
  • Er besteht aus mehreren parallelen Verbindungen zwischen einem Switch und einem Router.

Erklärung: Ein EtherChannel wird durch die Kombination mehrerer physischer Ethernet-Verbindungen gebildet, so dass sie als eine logische Verbindung betrachtet und konfiguriert werden. Es bietet eine aggregierte Verbindung zwischen zwei Switches. Derzeit kann jeder EtherChannel aus bis zu acht kompatibel konfigurierten Ethernet-Ports bestehen.

20. Ein Netzwerkadministrator hat einen EtherChannel zwischen zwei Switches konfiguriert, die über vier Trunk-Links verbunden sind. Wenn sich die physische Schnittstelle für einen der Trunk-Links in einen Down-Zustand ändert, was passiert mit dem EtherChannel?

  • Spanning Tree Protocol berechnet die verbleibenden Trunk Links neu.
  • Das Spanning Tree Protocol wechselt die fehlgeschlagene physische Schnittstelle in den forwarding-Modus.
  • Der EtherChannel bleibt funktionsfähig.
  • Der EtherChannel wechselt in einen Down-Zustand.

Erklärung: EtherChannel bietet Redundanz, indem mehrere Trunk-Links zu einer logischen Verbindung gebündelt werden. Ein Ausfall einer physischen Verbindung innerhalb des EtherChannel führt zu keiner Änderung der Topologie, weshalb eine Neuberechnung durch Spanning Tree nicht erforderlich ist. Nur eine physische Verbindung muss betriebsbereit bleiben, damit der EtherChannel weiter funktioniert.

21. Welche zwei Channel Group-Modi würden eine Schnittstelle mit dem PAgP in einen Verhandlungszustand versetzen? (Wählen Sie zwei Antwortmöglichkeiten aus.)

  • on
  • passive
  • active
  • desirable
  • auto

Erklärung: Bei der Konfiguration einer Schnittstelle für PAgP stehen drei Modi zur Verfügung: on, desirable und auto. Nur desirable und auto versetzen die Schnittstelle in einen Verhandlungszustand. Die aktiven und passiven Zustände werden verwendet, um LACP zu konfigurieren und nicht PAgP.

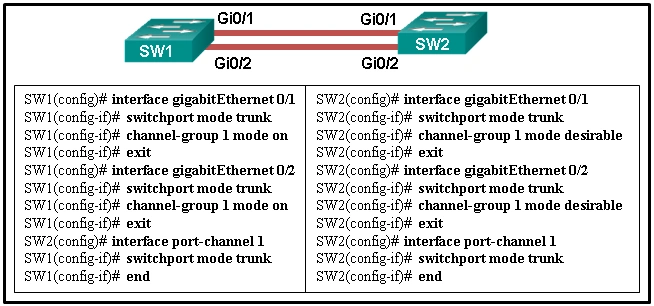

22. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator konfiguriert eine EtherChannel-Verbindung zwischen zwei Switches, SW1 und SW2. Welche Anweisung beschreibt den Effekt, nachdem die Befehle auf SW1 und SW2 ausgegeben wurden?


  • Der EtherChannel wird ohne Verhandlung aufgebaut.
  • Der EtherChannel wird eingerichtet, nachdem SW1 die Linkanforderung initiiert hat.
  • Der EtherChannel kann nicht hergestellt werden.
  • Der EtherChannel wird eingerichtet, nachdem SW2 die Linkanforderung initiiert hat.

Erklärung: Die Schnittstellen GigabitEthernet 0/1 und GigabitEthernet 0/2 sind für die EtherChannel-Verbindung „on“ konfiguriert. Dieser Modus zwingt die Schnittstelle, ohne PAgP oder LACP zu bündeln. Der EtherChannel wird nur dann eingerichtet, wenn die andere Seite auch auf „on“ gesetzt ist. Allerdings ist der Modus auf der SW2-Seite auf PAgP desirable eingestellt. Somit wird die EtherChannel-Verbindung nicht hergestellt.

23. Was sind zwei Lastausgleichsmethoden in der EtherChannel-Technologie? (Wählen Sie zwei Antwortmöglichkeiten aus.)

  • Kombination aus Quellport und IP zum Zielport und IP
  • Kombination von Quell-MAC und IP zu Ziel-MAC und IP
  • Quellport zu Zielport
  • Quell-MAC zu Ziel-MAC
  • Quell-IP zu Ziel-IP

Erklärung: Je nach Hardwareplattform können eine oder mehrere Lastausgleichsmethoden implementiert werden. Diese Methoden umfassen den Lastenausgleich von Quell-MAC-zu-Ziel-MAC-Load Balancing oder Quell-IP-zu-Ziel-IP-Load Balancing, über die physischen Verbindungen hinweg.

24. Wenn EtherChannel konfiguriert ist, wird in welchem Modus eine Schnittstelle in einen Port Channel gezwungen, ohne Aggregationsprotokollpakete auszutauschen?

  • auto
  • desirable
  • on
  • active

Erklärung: Sowohl für LACP als auch für PAgP erzwingt der „on“ -Modus eine Schnittstelle in einen EtherChannel, ohne Protokollpakete auszutauschen.

25. Welche Aussage beschreibt eine EtherChannel-Implementierung?

  • EtherChannel unterstützt bis zu zehn separate Links.
  • EtherChannel arbeitet nur auf Layer 2.
  • PAgP kann nicht in Verbindung mit EtherChannel verwendet werden.
  • Ein Trunked Port kann Teil eines EtherChannel-Bundles sein.

Erklärung: Bis zu 16 Links können in einem EtherChannel gruppiert werden, indem das PAgP- oder LACP-Protokoll verwendet wird. EtherChannel kann als Layer 2-Bundle oder Layer 3-Bundle konfiguriert werden. Die Konfiguration eines Layer-3-Bundles geht über den Inhalt dieses Kurses hinaus. Wenn ein Trunk-Port Teil des EtherChannel-Bundles ist, müssen alle Ports im Bundle Trunk-Ports sein und das native VLAN muss auf allen diesen Ports identisch sein. Eine bewährte Vorgehensweise besteht darin, die Konfiguration auf die Port-Channel-Schnittstelle anzuwenden. Die Konfiguration wird dann automatisch auf die einzelnen Ports angewendet.

26. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator konfiguriert eine EtherChannel-Verbindung zwischen zwei Switches, SW1 und SW2. Die EtherChannel-Verbindung kann jedoch nicht hergestellt werden. Welche Änderung in der Konfiguration würde das Problem beheben?


  • Konfigurieren Sie den SW2-EtherChannel-Modus auf „on“.
  • Konfigurieren Sie den SW1-EtherChannel-Modus auf „on“.
  • Konfigurieren Sie den SW2-EtherChannel-Modus „auto“.
  • Konfigurieren Sie den SW2-EtherChannel-Modus auf „desirable“.

Erklärung: Der EtherChannel-Modus muss auf beiden Seiten kompatibel sein, damit die Verbindung funktioniert. Die drei Modi aus dem PAgP-Protokoll sind on, desirable und auto. Die drei Modi des LACP-Protokolls sind on, active und passive. Die kompatiblen Modi umfassen on-on, auto-desirable, desirable-desirable, active-passive und active-active. Andere Kombinationen bilden keine EtherChannel-Verbindung.

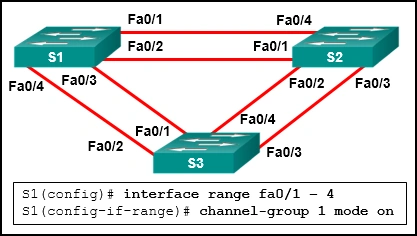

27. Sehen Sie sich die Abbildung an. Der Administrator hat versucht, einen EtherChannel zwischen S1 und den beiden anderen Switches über die angezeigten Befehle zu erstellen, war aber nicht erfolgreich. Was ist das Problem?


  • Datenverkehr kann nur an zwei verschiedene Switches gesendet werden, wenn EtherChannel auf Layer 3-Switches implementiert ist.​
  • Datenverkehr kann nicht über dieselbe EtherChannel-Verbindung an zwei verschiedene Switches gesendet werden.
  • Datenverkehr kann nur an zwei verschiedene Switches gesendet werden, wenn EtherChannel auf Gigabit Ethernet-Schnittstellen implementiert ist.​
  • Der Datenverkehr kann nicht an zwei verschiedene Switches gesendet werden, sondern nur an zwei verschiedene Geräte wie einen EtherChannel-fähigen Server und einen Switch.​

Erklärung: Eine EtherChannel-Verbindung kann nur zwischen zwei Switches oder zwischen einem EtherChannel-fähigen Server und einem Switch erstellt werden. Datenverkehr kann nicht über dieselbe EtherChannel-Verbindung an zwei verschiedene Switches gesendet werden.

28. Ein Netzwerkadministrator konfiguriert eine EtherChannel-Verbindung zwischen den Switches SW1 und SW2 mithilfe des Befehls SW1 (config-if-range)# channel-group 1-mode auto. Welcher Befehl muss auf SW2 verwendet werden, um diesen EtherChannel zu aktivieren?

  • SW2(config-if-range)# channel-group 1 mode desirable
  • SW2(config-if-range)# channel-group 1 mode on
  • SW2(config-if-range)# channel-group 1 mode passive
  • SW2(config-if-range)# channel-group 1 mode active

Erklärung: Die möglichen Kombinationen, um einen EtherChannel zwischen SW1 und SW2 mit LACP oder PAGP herzustellen, sind wie folgt:
PAgP
on                on
auto            desirable
desirable    desirable

LACP
on            on
active      active
passive    active

Der auf jeder Seite des EtherChannels gewählte EtherChannel-Modus muss kompatibel sein, damit er aktiviert werden kann.

29. Welche mode configuration Einstellung würde die Bildung einer EtherChannel-Verbindung zwischen Switches SW1 und SW2 ermöglichen, ohne Aushandlungsverkehr zu senden?

  • SW1: auto
    SW2: auto
    trunking enabled on both switches
  • SW1: on
    SW2: on
  • SW1: desirable
    SW2: desirable
  • SW1: passive
    SW2: active
  • SW1: auto
    SW2: auto
    PortFast enabled on both switches

Erklärung: Das Schlüsselwort auto channel-group aktiviert PAgP nur, wenn ein PAgP-Gerät auf der gegenüberliegenden Seite des Links erkannt wird. Wenn das Schlüsselwort auto verwendet wird, besteht als einzige Möglichkeit, eine EtherChannel-Verbindung zu bilden, wenn das gegenüberliegende verbundene Gerät mit dem desirable-Schlüsselwort konfiguriert ist. PortFast und Trunking-Technologien sind für die Bildung einer EtherChannel-Verbindung irrelevant. Obwohl ein EtherChannel gebildet werden kann, wenn beide Seiten im desirable-Modus konfiguriert sind, ist PAgP aktiv und PAgP-Nachrichten werden ständig über die Verbindung gesendet, was die Bandbreite verringert, die für den Nutzdatenverkehr verfügbar ist.

30. Welche Aussage gilt in Bezug auf die Verwendung von PAgP zur Erstellung von EtherChannels?

  • Es erfordert Vollduplex.
  • Es erfordert mehr physische Verbindungen als LACP.
  • Es schreibt vor, dass eine gerade Anzahl von Ports (2, 4, 6 usw.) für die Aggregation verwendet wird.
  • Es ist proprietär von Cisco.
  • Es erhöht die Anzahl der Ports, die am Spanning Tree teilnehmen.

Erklärung: PAgP wird verwendet, um automatisch mehrere Ports zu einem EtherChannel zusammenzufassen, aber es funktioniert nur zwischen Cisco-Geräten. LACP kann für denselben Zweck zwischen Cisco und Nicht-Cisco-Geräten verwendet werden. PAgP muss an beiden Enden den gleichen Duplexmodus haben und kann zwei oder mehr Ports verwenden. Die Anzahl der Ports hängt von der Switch-Plattform oder dem Modul ab. Ein EtherChannel aggregierter Link wird vom Spanning-Tree-Algorithmus als ein Port angesehen.

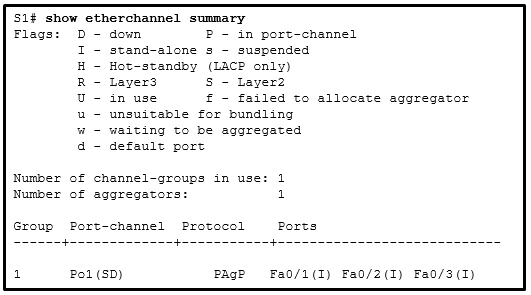

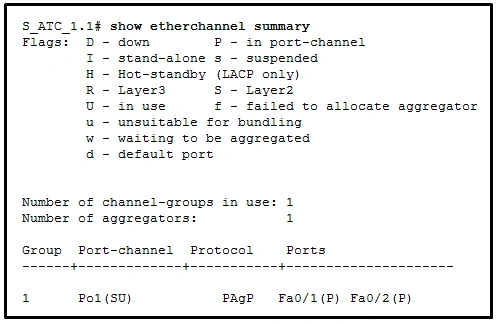

31. Sehen Sie sich die Abbildung an. Was kann auf der Grundlage der Ausgabe, die angezeigt wird, über das EtherChannel-Bundle geschlossen werden?


  • Die EtherChannel-Bundle ist inaktiv.
  • Ein proprietäres Cisco-Protokoll wurde verwendet, um den EtherChannel-Link auszuhandeln.
  • Zwei Gigabit-Ethernet-Ports werden verwendet, um den EtherChannel zu bilden.
  • Das EtherChannel-Bundle arbeitet sowohl auf Layer-2 als auch auf Layer-3.

Erklärung: Zwei Protokolle können verwendet werden, um Verhandlungs-Frames zu senden, die verwendet werden, um zu versuchen, einen EtherChannel-Link einzurichten: PAgP und LACP. PAgP ist Cisco proprietär und LACP hält sich an den Industriestandard.

32. Ein Switch ist für die Ausführung von STP konfiguriert. Welcher Begriff beschreibt einen Nicht-Root-Port, der Datenverkehr im Netzwerk weiterleiten darf?

  • Alternate Port
  • Root-Port
  • Designated Port
  • disabled

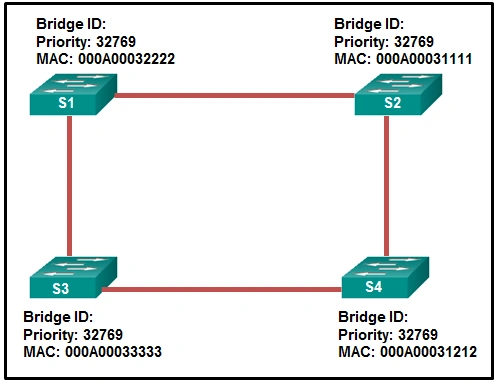

33. Sehen Sie sich die Abbildung an. Welcher Switch wird nach Abschluss des Wahlprozesses die Root-Bridge sein?


  • S4
  • S1
  • S2
  • S3

Erklärung: Die Root-Bridge wird durch die niedrigste Bridge-ID bestimmt, die aus dem Prioritätswert und der MAC-Adresse besteht. Da die Prioritätswerte aller Switches identisch sind, wird die MAC-Adresse verwendet, um die Root-Bridge zu bestimmen. Da S2 die niedrigste MAC-Adresse hat, wird S2 zur Root-Bridge.

34. Welche Port-Rolle wird dem Switch-Port zugewiesen, der die niedrigsten Kosten hat, um die Root-Bridge zu erreichen?

  • non-designated port
  • disabled port
  • Designated Port
  • Root-Port

Erklärung: Der Root-Port eines Switches ist der Port mit den niedrigsten Kosten, um die Root-Bridge zu erreichen.

35. Welcher Wert wird verwendet, um zu bestimmen, welcher Port auf einer Nicht-Root-Bridge zu einem Root-Port in einem STP-Netzwerk wird?

  • die höchste MAC-Adresse aller Ports im Switch
  • die niedrigste MAC-Adresse aller Ports im Switch
  • die VTP-Revisionsnummer
  • die Pfadkosten

Erklärung: STP erstellt einen Root-Port auf jeder Nicht-Root-Bridge. Der Root-Port ist der Pfad mit den niedrigsten Kosten von der Nicht-Root-Bridge zur Root-Bridge, der die Richtung des besten Pfades zur Root-Bridge angibt. Dies basiert in erster Linie auf den Pfadkosten zur Root-Bidge.

36. Was ist der Zweck des Spanning Tree Protocol (STP)?

  • verhindert Layer-2-Schleifen
  • erstellt kleinerer Broadcastdomänen
  • verhindert Routing-Schleifen auf einem Router
  • ermöglicht Cisco-Geräten den Austausch von Routing-Tabellenaktualisierungen
  • erstellt kleinere Kollisionsdomänen

Erklärung: Das Spanning-Tree-Protokoll (STP) erstellt einen Pfad durch ein Switch-Netzwerk, um Layer-2-Schleifen zu verhindern.

37. Was sind zwei Vorteile von EtherChannel? (Wählen Sie zwei Antwortmöglichkeiten aus.)

  • EtherChannel verwendet verbesserte physische Verbindungen, um eine höhere Bandbreite bereitzustellen.
  • Das Spanning Tree Protocol stellt Redundanz sicher, indem fehlgeschlagene Schnittstellen in einem EtherChannel in einen Forwarding-Zustand umgestellt werden.
  • Die Konfiguration der EtherChannel-Schnittstelle bietet Konsistenz bei der Konfiguration der physischen Verbindungen.
  • Der Lastenausgleich erfolgt zwischen Verbindungen, die als unterschiedliche EtherChannels konfiguriert sind.
  • Das Spanning Tree Protocol betrachtet die physischen Verbindungen in einem EtherChannel als eine logische Verbindung.

Erklärung: Die EtherChannel-Konfiguration einer logischen Schnittstelle gewährleistet die Konsistenz der Konfiguration über die physischen Verbindungen im EtherChannel hinweg. Der EtherChannel bietet dank vorhandener Switch-Ports eine erhöhte Bandbreite, ohne dass die physischen Schnittstellen aktualisiert werden müssen. Lastenausgleichsmethoden werden zwischen Verbindungen implementiert, die Teil desselben EtherChannel sind. Da EtherChannel die gebündelten physischen Links als eine logische Verbindung ansieht, ist die Neuberechnung des Spanning Tree nicht erforderlich, wenn eine der gebündelten physischen Verbindungen fehlschlägt. Wenn eine physische Schnittstelle fehlschlägt, kann STP die fehlgeschlagene Schnittstelle nicht in einen Weiterleitungszustand umstellen.

38. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator hat den Befehl show etherchannel summary auf dem Switch S1 eingegeben. Welche Schlussfolgerung kann gezogen werden?


  • Der EtherChannel ist aufgehoben.
  • FastEthernet-Ports Fa0/1, Fa0/2 und Fa0/3 verbinden sich nicht mit dem EtherChannel.
  • Das Port-Aggregationsprotokoll PAgP ist falsch konfiguriert.
  • Der EtherChannel ist nicht funktionsfähig.

Erklärung: Der EtherChannel-Status wird als (SD) angezeigt, was bedeutet, dass es sich um einen Layer-2-EtherChannel mit dem Status D oder heruntergefahren handelt. Da der EtherChannel ausgefallen ist, ist der Status der Schnittstellen in der Kanalgruppe stand-alone. PAgP ist auf S1 konfiguriert, aber es gibt keine Angabe, ob es korrekt auf S1 konfiguriert ist. Das Problem kann auch die EtherChannel-Konfiguration des benachbarten Switches sein.

39. Was sind zwei Voraussetzungen, um einen EtherChannel zwischen zwei Switches konfigurieren zu können? (Wählen Sie zwei Antwortmöglichkeiten aus.)

  • Alle Schnittstellen müssen verschiedenen VLANs zugewiesen werden.
  • An jedem Ende müssen unterschiedliche zulässige VLANs vorhanden sein.
  • Die beteiligten Schnittstellen müssen auf dem Switch zusammenhängend sein.
  • Alle Schnittstellen müssen mit der gleichen Geschwindigkeit arbeiten.
  • Alle Schnittstellen müssen im selben Duplexmodus arbeiten.

Erklärung: Alle Schnittstellen im EtherChannel-Paket müssen demselben VLAN zugewiesen oder als Trunk konfiguriert werden. Wenn der zulässige Bereich von VLANs nicht identisch ist, bilden die Schnittstellen keinen EtherChannel, selbst wenn sie auf den auto- oder desirable-Modus eingestellt sind.

40. Welche Technologie ist ein offener Protokollstandard, der es Switches ermöglicht, physische Ports automatisch in eine einzige logische Verbindung zu bündeln?

  • PAgP
  • Multilink PPP
  • LACP
  • DTP

Erklärung: LACP oder Link Aggregation Control Protocol wird durch IEEE 802.3ad definiert und ist ein offenes Standardprotokoll. LACP ermöglicht Switches, Switch-Ports automatisch in eine einzige logische Verbindung zu bündeln, um die Bandbreite zu erhöhen. PAgP oder Port Aggregation Protocol, führt eine ähnliche Funktion aus, aber es handelt sich um ein proprietäres Cisco-Protokoll. DTP ist Dynamic Trunking Protocol und wird verwendet, um automatisch und dynamisch Trunks zwischen Switches zu erstellen. Multilink PPP wird verwendet, um PPP-Datenverkehr über mehrere serielle Schnittstellen hinweg auszugleichen.

41. Ein Netzwerkadministrator konfigurierte eine EtherChannel-Verbindung mit drei Schnittstellen zwischen zwei Switches. Was ist das Ergebnis, wenn eine der drei Schnittstellen ausgefallen ist?

  • Die verbleibenden beiden Schnittstellen führen weiterhin den Lastenausgleich aus.
  • Die verbleibenden beiden Schnittstellen werden zu separaten Verbindungen zwischen den beiden Switches.
  • Der EtherChannel schlägt fehl.
  • Eine Schnittstelle wird zu einem aktiven Link für den Datenverkehr und die andere zu einem Sicherungslink.

Erklärung: EtherChannel erstellt eine Aggregation, die als eine logische Verbindung betrachtet wird. Er bietet Redundanz, da die Gesamtverbindung eine logische Verbindung ist. Der Verlust einer physischen Verbindung innerhalb des Kanals führt zu keiner Änderung der Topologie; der EtherChannel bleibt funktionsfähig.

42. Ein Switch ist für die Ausführung von STP konfiguriert. Welcher Begriff beschreibt den Switch-Port, der in Bezug auf die Gesamtkosten der Root-Bridge am nächsten ist?

  • Designated Port
  • Root-Bridge
  • Alternate Port
  • Root-Port

43. Welche Kriterien werden bei der Auswahl der Root-Brücke berücksichtigt, wenn in PVST keine Bridgepriorität konfiguriert ist?

  • niedrigste IP-Adresse
  • niedrigste MAC-Adresse
  • höchste IP-Adresse
  • höchste MAC-Adresse

Erklärung: Nur ein Switch kann die Root-Bridge für ein VLAN sein. Die Root-Bridge ist der Switch mit dem niedrigsten BID. Die BID wird durch Priorität und MAC-Adresse bestimmt. Wenn keine Priorität konfiguriert ist, verwenden alle Switches die Standardpriorität und die Wahl der Root-Bridge basiert auf der niedrigsten MAC-Adresse.

44. Was ist eine Voraussetzung für die Konfiguration eines Trunk-EtherChannels zwischen zwei Switches?

  • Der zulässige Bereich von VLANs muss auf beiden Switches gleich sein.
  • Die beteiligten Schnittstellen müssen sich auf demselben Modul eines Switches befinden.
  • Die beteiligten Schnittstellen müssen physisch zusammenhängend auf einem Switch sein.
  • Den beteiligten Schnittstellen muss auf beiden Switches dieselbe VLAN-Nummer zugewiesen werden.

Erklärung: Um einen Trunk -EtherChannel erfolgreich zu aktivieren, muss der zulässige VLAN -Bereich auf allen Schnittstellen übereinstimmen. Andernfalls kann der EtherChannel nicht gebildet werden. Die Schnittstellen, die an einem EtherChannel beteiligt sind, müssen nicht physisch zusammenhängend oder auf demselben Modul sein. Da es sich bei EtherChannel um eine Trunk-Schnittstelle handelt, werden die beteiligten Schnittstellen im Trunk-Modus und nicht im Access-Modus konfiguriert.

45. Welche beiden Parameter müssen auf den Ports von zwei Switches übereinstimmen, um einen PAgP-EtherChannel zwischen den Switches zu erstellen? (Wählen Sie zwei Antwortmöglichkeiten aus.)

  • MAC-Adresse
  • PAgP mode
  • Geschwindigkeit
  • VLAN information
  • Port-ID

Erklärung: Damit ein EtherChannel erstellt werden kann, müssen die Ports, die an den beiden Switches betroffen sind, in Bezug auf Geschwindigkeit, Duplex- und VLAN-Informationen übereinstimmen. Der PAgP-Modus muss kompatibel, aber nicht notwendigerweise gleich sein. Die Port-ID und die MAC-Adressen müssen nicht übereinstimmen.

46. Welches Protokoll bietet bis zu 16 Instanzen von RSTP, kombiniert viele VLANs mit derselben physischen und logischen Topologie zu einer gemeinsamen RSTP-Instanz und bietet Unterstützung für PortFast, BPDU-Guard, BPDU-Filter, Root-Guard und Loop-Guard?

  • MST
  • PVST+
  • STP
  • Rapid PVST+

Erklärung: MST ist die Cisco-Implementierung von MSTP, einem IEEE-Standardprotokoll, das bis zu 16 RSTP-Instanzen bereitstellt und viele VLANs mit derselben physischen und logischen Topologie zu einer gemeinsamen RSTP-Instanz kombiniert. Jede Instanz unterstützt PortFast, BPDU Guard, BPDU Filter, Root Guard und Loop-Guard. STP und RSTP gehen unabhängig von der Anzahl der VLANs nur von einer Spanning-Tree-Instanz für das gesamte Netzwerk aus. PVST+ stellt für jedes VLAN, das im Netzwerk konfiguriert ist, eine separate 802.1D-Spanning-Tree-Instanz bereit.

47. Sehen Sie sich die Abbildung an. Zwischen den Switches S1 und S2 wurde ein EtherChannel konfiguriert, die Schnittstellen bilden jedoch keinen EtherChannel. Was ist das Problem?


  • Die interface port-channel-Nummer muss auf jedem Switch unterschiedlich sein.
  • Die Switch-Ports müssen als Access-Ports konfiguriert werden, wobei jedem Port ein VLAN zugewiesen ist.
  • Der EtherChannel wurde nicht mit dem gleichen erlaubten Bereich von VLANs auf jeder Schnittstelle konfiguriert.
  • Die Switch-Ports wurden nicht mit Geschwindigkeit und Duplexmodus konfiguriert.‘

Erklärung: Die Richtlinien für die Konfiguration einer EtherChannel-Verbindung lauten:

  1. Schnittstellen, die einen EtherChannel bilden, können physisch voneinander getrennt sein und sich auf verschiedenen Modulen befinden.
  2. Schnittstellen in einem EtherChannel müssen mit der gleichen Geschwindigkeit und im gleichen Duplexmodus betrieben werden.
  3. Schnittstellen im EtherChannel müssen demselben VLAN zugewiesen oder als Trunk konfiguriert werden.
  4. Schnittstellen im EtherChannel müssen den gleichen zulässigen Bereich von  VLANs unterstützen.

Articles liés

Abonnieren
Benachrichtigen bei
guest

0 Comments
Neueste
Älteste Meistbewertet
Inline-Feedbacks
Alle Kommentare anzeigen
