Kontrollprüfung: Switching-Konzepte, VLANs und Inter-VLAN-Routing

Module 1–4 Kontrollprüfung: Switching-Konzepte, VLANs und Inter-VLAN-Routing – Antworten

1. Welche beiden Aussagen sind in Bezug auf das SVI Inter-VLAN-Routing korrekt? (Wählen Sie zwei Antwortmöglichkeiten aus.)

Switching von Paketen ist mit SVI schneller.
Es besteht keine Notwendigkeit für eine Verbindung zu einem Router.
Virtuelle Schnittstellen unterstützen Subinterfaces.
SVIs können in EtherChannels gebündelt werden.
SVIs erübrigen die Notwendigkeit eines Standard-Gateways in den Hosts

Erklärung: Die SVI Inter-VLAN-Routing-Methode ist schneller als andere Methoden. Der Switch kann die vorhandenen VLANs ohne Router weiterleiten.

2. Welche Art von VLAN wird verwendet, um anzugeben, welcher Datenverkehr unmarkiert ist, wenn ein Trunk-Port gekreuzt wird?

Daten-VLAN
Standard-VLAN
Natives VLAN
Management-VLAN

Erklärung: Ein natives VLAN ist das VLAN, das keine VLAN-Markierung im IEEE 802.1Q-Frame-Header empfängt. Cisco empfiehlt die Verwendung eines nicht verwendeten VLANs (kein Daten-VLAN, Standard-VLAN von VLAN 1 oder Management-VLAN) als natives VLAN.

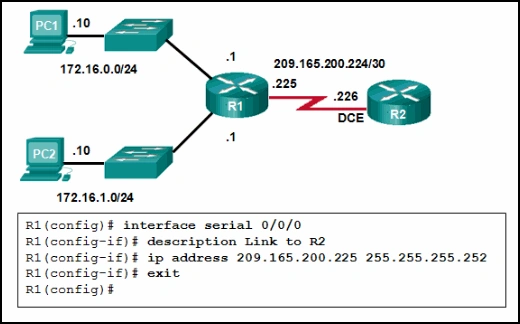

3. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator hat R1 wie dargestellt konfiguriert. Wenn der Administrator den Status der seriellen Schnittstelle überprüft, wird die Schnittstelle als administrativ deaktiviert dargestellt. Welcher zusätzliche Befehl muss auf die serielle Schnittstelle des R1 angewendet werden, um die Schnittstelle zu aktivieren?

IPv6 enable
clockrate 128000
end
no shutdown

Erklärung: Standardmäßig sind alle Router-Schnittstellen abgeschaltet. Um die Schnittstellen zu aktivieren, muss der Administrator den Befehl no shutdown im Interface-Modus eingeben.

4. Sehen Sie sich die Abbildung an. Der Netzwerkadministrator möchte Switch1 konfigurieren, um SSH-Verbindungen zu ermöglichen und Telnet-Verbindungen zu untersagen. Wie sollte der Netzwerkadministrator die angezeigte Konfiguration ändern, um den Anforderungen gerecht zu werden?

SSH Version 1 verwenden
Den RSA-Schlüssel neu konfigurieren
SSH auf einer anderen Leitung konfigurieren
Den Befehl transport input ändern

5. Welche Lösung würde einem Kollegen helfen, die Netzwerküberlastung aufgrund von Kollisionen zu senken?

eine Firewall, die mit zwei Internet-Dienstanbietern verbunden ist
eine Switch mit hoher Portdichte
ein Router mit zwei Ethernet-Ports
ein Router mit drei Ethernet-Ports

Erklärung: Switches sorgen für Mikrosegmentierung, damit ein Gerät nicht mit einem anderen Gerät um dieselbe Ethernet-⁪Netzwerkbandbreite konkurriert, sodass Kollisionen praktisch eliminiert werden. Ein Switch mit hoher Portdichte ermöglicht sehr schnelle Netzwerkverbindungen für viele Geräte.

6. Ein Netzwerkadministrator gibt den Befehl show vlanbrief aus, während er ein Ticket für den Benutzer-Support bearbeitet. Welche Ausgabe wird angezeigt?

die VLAN-Zuweisung und -Mitgliedschaft für Geräte-MAC-Adressen
die VLAN-Zuweisung und -Mitgliedschaft für alle Switch-Ports
die VLAN-Zuweisung und die Trunking-Kapselung
die VLAN-Zuweisung und das native VLAN

Erklärung: Der Befehl show vlan brief liefert Informationen, die die VLAN-Zuweisung und die -Mitgliedschaft für alle Switch-Ports auf einem Switch anzeigen.

7. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator konfiguriert Inter-VLAN-Routing in einem Netzwerk. Im Moment wird nur ein VLAN verwendet, aber es werden in Kürze noch mehr hinzugefügt. Welcher Aufgabe hat der fehlende Parameter an der markierten Stelle in der Grafik?

Er identifiziert die Subschnittstelle.
Er identifiziert die VLAN-Nummer.
Er identifiziert die native VLAN-Nummer.
Es identifiziert den Typ der verwendeten Einkapselung.
Es identifiziert die Anzahl der Hosts, die an der Schnittstelle erlaubt sind.

Erklärung: Der fertige Befehl wäre encapsulation dot1q 7. Der Teil des Befehls encapsulation dot1q ermöglicht Trunking und identifiziert den zu verwendenden Trunking-Typ. Die 7 identifiziert die VLAN-Nummer.

8. Öffnen Sie die PT-Aktivität. Führen Sie die Aufgaben in der Aktivität aus und beantworten Sie die anschließende Frage.

Module 1–4.PKA

1 Datei(en) 284.83 KB

Download

Welche Meldung wird angezeigt, wenn 10.10.10.1 in die Adressleiste des PC1-Webbrowsers eingegeben wird?

Local Server
Test Server
File Server
Cisco Server

Erklärung: Das Untersuchen der Konfiguration des Switches SW1 zeigt, dass die Schnittstelle Gi0/1 nicht als Trunk konfiguriert ist. Durch die Ausgabe des Schnittstellenkonfigurationsbefehls switchport mode trunk auf dieser Schnittstelle wird die Kommunikation zwischen PC1 und Server1 ermöglicht.

9. Was verwendet ein Switch, um das IOS-Image zu finden und zu laden?

BOOT Umgebungsvariable
IOS-Image-Datei
POST
Startkonfig
NVRAM

Erklärung: Die Umgebungsvariable BOOT enthält Informationen darüber, wo die IOS-Image-Datei gefunden werden kann.

10. Welcher Befehl zeigt Informationen über die Auto-MDIX-Einstellung für eine bestimmte Schnittstelle?

show interfaces
show controllers
show processes
show running-config

Erklärung: Zur Überprüfung der Auto-MDIX-Einstellung für eine bestimmte Schnittstelle verwenden Sie den Befehl show controllers ethernet-controller mit der phy -Option.

11. Was ist eine Eigenschaft einer IPv4-Loopback-Schnittstelle auf einem Cisco IOS-Router?

Der Befehl no shutdown ist erforderlich, um die Schnittstelle in den Status „up“ zu versetzen.
Sie ist eine logische, interne Router-Schnittstelle.
Nur eine Loopback-Schnittstelle kann auf einem Router aktiviert werden.
Sie wird einem physischen Port zugewiesen und kann mit anderen Geräten verbunden werden.

Erklärung: Die Loopback-Schnittstelle ist eine logische, interne Schnittstelle zum Router und wird automatisch in einen Status „up“ versetzt, solange der Router funktioniert. Sie wird keinem physischen Port zugewiesen und kann daher nie mit einem anderen Gerät verbunden werden. Auf einem Router können mehrere Loopback-Schnittstellen aktiviert werden.

12. Welche Eigenschaft beschreibt Cut-Through-Switching?

Fehlerfreie Fragmente werden weitergeleitet, weswegen Switching mit geringerer Latenz auftritt.
Frames werden ohne jegliche Fehlerprüfung weitergeleitet.
Nur ausgehende Frames werden auf Fehler überprüft.
Eine Pufferung wird verwendet, um verschiedene Ethernet-Geschwindigkeiten zu unterstützen.

Erklärung: Das Cut-Through-Switching reduziert die Latenz, indem Frames weitergeleitet werden, sobald die Ziel-MAC-Adresse und der zugehörige Switch-Port aus der MAC-Adresstabelle ausgelesen werden. Bei dieser Switching-Methode wird keine Fehlerprüfung vorgenommen, und es werden keine Puffer zur Unterstützung verschiedener Ethernet-Geschwindigkeiten genutzt. Fehlerprüfung und Puffer sind charakteristisch für das Store-and-Forward-Switching.

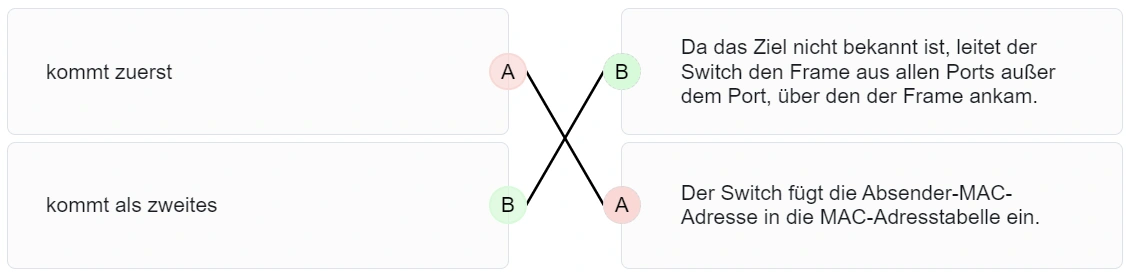

13. Sehen Sie sich die Abbildung an. Ein Switch erhält ein Layer-2-Frame, der die Absender-MAC-Adresse 000b.a023.c501 und die Ziel-MAC-Adresse 0050.0fae.75aa enthält. Bringen Sie die Schritte in die Reihenfolge ihres Auftretens im Switch.

Erklärung: Platzieren Sie die Optionen in der folgenden Reihenfolge:

kommt zuerst	Der Switch fügt die Absender-MAC-Adresse in die MAC-Adresstabelle ein.
kommt als zweites	Da das Ziel nicht bekannt ist, leitet der Switch den Frame aus allen Ports außer dem Port, über den der Frame ankam.

14. Welche Informationen werden zur Switch-Tabelle aus eingehenden Frames hinzugefügt?

Absender-MAC-Adresse und eingehender Port
Ziel-MAC-Adresse und eingehender Port
Absender-IP-Adresse und eingehender Port
Ziel-IP-Adresse und eingehender Port

Erklärung: Ein Switch baut seine MAC-Adressen-Tabelle basierend auf der Quell-MAC-Adresse im Frame und dem Port auf, über den der Frame zum Switch gelangt ist. Ein Switch leitet den Frame basierend auf der MAC-Zieladresse weiter.

15. Welches Switch-Merkmal hilft, den Datenverkehr lokal zu halten und die Netzwerküberlastung zu lindern?

hohe Portdichte
schnelle Port-Geschwindigkeit
große Frame-Puffer
schnelles internes Switching

Erklärung: Switches mit vielen Ports (hohe Portdichte) reduzieren die Anzahl der benötigten Switches und halten einen Teil des Datenverkehrs lokal auf dem Switch, wodurch die Übertragung zwischen Switches entfällt.

16. Was ist der wesentliche Unterschied zwischen einem Hub und einem Layer 2 LAN-Switch?

Ein Hub erweitert eine Kollisionsdomäne und ein Switch teilt Kollisionsdomänen auf.
Ein Hub teilt Kollisionsdomänen und ein Switch teilt Broadcast-Domänen auf.
Jeder Port eines Hubs ist eine Kollisionsdomäne und jeder Port eines Switches ist eine Broadcastdomäne.
Ein Hub leitet Frames weiter und ein Switch leitet nur Pakete weiter.

Erklärung: Hubs arbeiten nur auf der physischen Ebene, leiten Bits als elektrische Signale an alle Ports weiter und erweitern die Kollisionsdomäne eines Netzwerks. Switches leiten Frames auf der Sicherungsschicht weiter und jeder Switch-Port ist eine separate Kollisionsdomäne, die mehr, aber kleinere Kollisionsdomänen erzeugt. Switches verwalten keine Broadcast-Domänen, da Broadcast-Frames immer an alle aktiven Ports weitergeleitet werden.

17. Welche Switch-Komponente verkürzt die Paketbehandlungszeit innerhalb des Switches?

ASIC
Dual-Prozessoren
große Puffergröße
Store-and-Forward RAM

Erklärung: Anwendungsspezifische integrierte Schaltungen (ASICs) werden in Cisco Switches verwendet, um Switch-Operationen zu beschleunigen, so dass der Switch eine erhöhte Anzahl von Ports haben kann, ohne die Switch-Performance zu beeinträchtigen.

18. Welche Aussage über Weiterleitungsentscheidungen für Ethernet-Switch-Frames ist korrekt?

Entscheidungen über die Weiterleitung von Frames basieren auf der MAC-Adresse und Portzuordnungen in der CAM-Tabelle.
Die Cut-Through-Frame-Weiterleitung gewährleistet, dass ungültige Frames stets verworfen werden.
Nur Frames mit einer Broadcast-Zieladresse werden über alle aktiven Switch-Ports weitergeleitet.
Unicast-Frames werden unabhängig von der Ziel-MAC-Adresse stets weitergeleitet.

Erklärung: Bei der Cut-Through-Frame-Weiterleitung werden nur die ersten maximal 22 Byte eines Frames gelesen, sodass die Frame-Prüfsumme nicht berücksichtigt wird und ungültige Frames möglicherweise weitergeleitet werden. Neben Broadcast-Frames werden auch Frames mit Ziel-MAC-Adresse, die nicht in der CAM enthalten ist, über alle aktiven Ports weitergeleitet. Unicast-Frames werden nicht immer weitergeleitet. Wenn Frames mit einer Ziel-MAC-Adresse eingehen, die dem Switch-Port zugeordnet ist, auf dem diese Frames eingehen, werden sie nicht weitergeleitet, weil das Ziel in dem Netzwerksegment enthalten ist, das an diesen Port angeschlossen ist.

19. Sehen Sie sich die Abbildung an. PC1 kann nicht mit Server 1 kommunizieren. Der Netzwerkadministrator gibt den Befehl show interfaces trunk aus, um mit der Problembehandlung zu beginnen. Welche Schlussfolgerung kann aus den Ergebnissen dieses Befehls gezogen werden?

Schnittstelle G0/2 ist nicht als Trunk konfiguriert.
VLAN 20 wurde nicht erstellt.
Die Kapselung der Schnittstelle G0/1 ist falsch.
Der DTP-Modus ist falsch auf die Schnittstelle G0/1 auf dynamic auto eingestellt.

Erklärung: In der Ausgabe von show interfaces trunk wird die G0/2 Schnittstelle von DLS1 nicht aufgeführt. Dies zeigt an, dass die Schnittstelle wahrscheinlich nicht als Trunk-Link konfiguriert wurde.

20. Welcher Befehl wird auf einem Switch, der mit mehreren VLANs konfiguriert ist, nur VLAN 100 vom Switch entfernen?

Switch# delete flash:vlan.dat
Switch(config-if)# no switchport access vlan 100
Switch(config-if)# no switchport trunk allowed vlan 100
Switch(config)# no vlan 100

Erklärung: Um alle VLANs von einem Switch zu entfernen, würde der Befehl delete flash:vlan.dat benutzt. Um das zugeordnete VLAN für eine Schnittstelle zu ändern, würde der Interface-Konfigurationsbefehl no switchport access vlan 100 verwendet. Um VLAN 100 als zulässiges VLAN auf einem Trunk zu entfernen, würde der Befehl no switchport trunk allowed vlan 100 verwendet werden, aber dies würde das VLAN nicht vom Switch entfernen. Um ein einzelnes VLAN, wie VLAN 100, zu löschen, würde der globale Konfigurationsbefehl no vlan 100 benutzt werden.

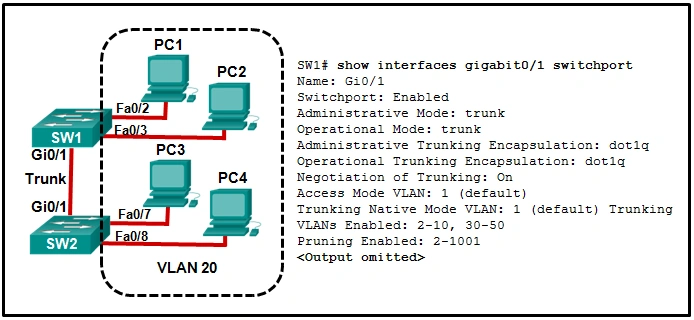

21. Sehen Sie sich die Abbildung an. Alle Workstations sind korrekt in VLAN 20 konfiguriert. Workstations, die mit Switch SW1 verbunden sind, sind nicht in der Lage, Datenverkehr zu Workstations an SW2 senden. Was könnte getan werden, um das Problem zu beheben?

VLAN 20 auf dem Trunk-Link erlauben.
Auf beiden Seiten des Trunks DTP aktivieren.
Alle Arbeitsstationen an SW1 so konfigurieren, dass sie Teil des Default-VLANs sind.
Alle Arbeitsstationen an SW2 so konfigurieren, dass sie Teil des Native-VLANs sind.

Erklärung: Aktivieren von DTP auf beiden Switchen erlaubt nur die Aushandlung von Trunking. Die Zeile „Negotiation of Trunking“ in der Abbildung zeigt, dass DTP bereits aktiviert ist. Die Abbildung zeigt auch, dass das native VLAN 1 ist und das Standard-VLAN für alle Cisco-Switche ist 1. Die Abbildung zeigt, dass die PCs in VLAN 20 sein müssen.

22. Welcher Befehl zeigt den Kapselungstyp, die Voice-VLAN-ID und das VLAN für den Access-Mode für die Fa0/1-Schnittstelle an?

show vlan brief
show interfaces Fa0/1 switchport
show mac address-table interface Fa0/1
show interfaces trunk

Erklärung: Der Befehl show interfaces switchport zeigt die folgenden Informationen für einen bestimmten Port:
Switchport
Administrative Mode
Operational Mode
Administrative Trunking Encapsulation
Operational Trunking Encapsulation
Negotiation of Trunking
Access Mode VLAN
Trunking Native Mode VLAN
Administrative Native VLAN tagging
Voice VLAN

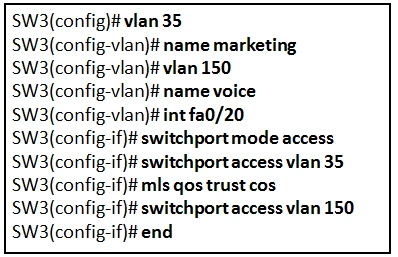

23. Sehen Sie sich die Abbildung an. Ein Techniker programmiert Switch SW3, um Sprach- und Datenverkehr über Port Fa0/20 zu verwalten. Was ist, wenn überhaupt, falsch mit der Konfiguration?

Es ist nichts falsch mit der Konfiguration.
Schnittstelle Fa0/20 kann nur ein VLAN zugewiesen werden.
Der Befehl mls qos trust cos sollte auf VLAN 35 verweisen.
Der Befehl, mit dem das Voice-VLAN dem Switch-Port zugewiesen wird, ist falsch.

Erklärung: Das Voice-VLAN sollte mit dem Befehl switchport Voice vlan 150 konfiguriert werden. Eine Switch-Schnittstelle kann so konfiguriert werden, dass ein Daten-VLAN und ein Sprach-VLAN unterstützt werden. Die mls qos trust cos assoziiert mit der Schnittstelle. Der Sprachverkehr muss vertrauenswürdig sein, damit Felder innerhalb des Sprachpakets verwendet werden können, um es für QoS zu klassifizieren.

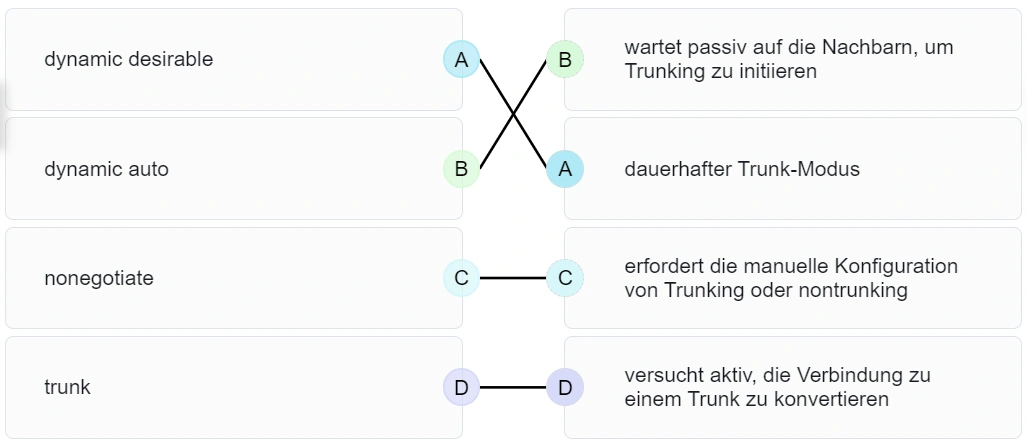

24. Ordnen Sie den DTP-Mode seiner Funktion zu.

Erklärung: Platzieren Sie die Optionen in der folgenden Reihenfolge:

dynamic auto	wartet passiv auf die Nachbarn, um Trunking zu initiieren
nonegotiate	erfordert die manuelle Konfiguration von Trunking oder nontrunking
trunk	versucht aktiv, die Verbindung zu einem Trunk zu konvertieren
dynamic desirable	dauerhafter Trunk-Modus

25. Bei welchen zwei Situationen sollte ein guter Administrator, der ein lokales Netzwerk verwaltet, das DTP deaktivieren? (Wählen Sie zwei.)

Der Port Fa0/11 wird heruntergefahren.
Eine Fehlermeldung wird ausgegeben.
Der Port Fa0/11 geht zurück ins VLAN 1.
VLAN 30 wird gelöscht.

Erklärung: Cisco Best Practice empfiehlt das Deaktivieren von DTP auf Links, wo Trunking nicht beabsichtigt ist und wenn ein Cisco-Switch mit einem Nicht-Cisco-Switch verbunden ist. DTP ist für dynamische Aushandlung von Trunk-Verbindungen erforderlich

26. Welche zwei Merkmale beschreiben das native VLAN? (Wählen Sie zwei.)

Gemacht für den Transport des von Benutzern erzeugten Datenverkehrs, diese Art von VLAN wird auch Standard-VLAN genannt.
Der native VLAN-Verkehr wird ohne Tags über die Trunk-Verbindung gehen.
Dieses VLAN ist für die Fernverwaltung eines Switch erforderlich.
Verkehr mit hoher Priorität, wie Sprachverkehr, verwendet das native VLAN.
Das native VLAN bietet eine allgemeine Kennzeichnung an beiden Enden des Trunks.

Erklärung: Das native VLAN ist 802.1Q-Trunks zugeordnet, um eine allgemeine Kennzeichnung an beiden Enden der Trunk-Verbindung zu bieten. Welche native VLAN-Nummer einem Port zugewiesen wird, oder wenn der Port das Standard-VLAN 1 ist, wird der Port in diesem VLAN keinen Tag am Frame anbringen, wenn der Datenverkehr über den Trunk geht. Am anderen Ende der Verbindung kennt das empfangende Gerät, das keinen Tag sieht, die spezifische VLAN-Nummer, da das empfangende Gerät genau die gleiche native VLAN-Nummer haben muss. Das native VLAN sollte ein nicht verwendetes VLAN verwenden, das sich von VLAN1, dem Standard-VLAN, sowie anderen VLANs unterscheidet. Daten VLANs, auch Benutzer VLANs genannt, werden konfiguriert, um vom Benutzer erzeugten Verkehr zu tragen, mit Ausnahme von Verkehr mit hoher Priorität, wie zum Beispiel VoIP. Voice-VLANs werden für VoIP-Datenverkehr konfiguriert. Das Management VLAN ist konfiguriert, um Zugriff auf die Managementfunktionen eines Switch bereitzustellen.

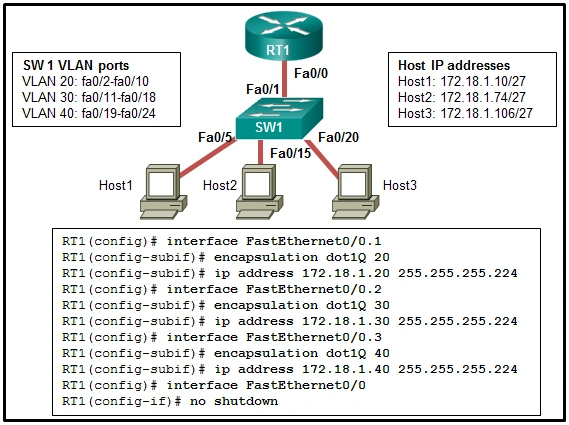

27. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator konfiguriert RT1 für Inter-VLAN-Routing. Der Switch ist ordnungsgemäß konfiguriert und funktioniert. Host1, Host2 und Host3 können nicht miteinander kommunizieren. Basierend auf der Router-Konfiguration, was kann das Problem verursachen?

Der Schnittstelle Fa0/0 fehlt die IP-Adress-Konfiguration.
Die IP-Adressen auf den Subschnittstellen sind nicht ordnungsgemäß auf die VLANs abgestimmt.
Jede Subschnittstelle von Fa0/0 erfordert den no shutdown -Befehl.
Router unterstützten keine 802.1Q-Kapselung auf Subschnittstellen.

Erklärung: Da Host 1 (in VLAN 20) die IP 172.18.1.10/27 hat, sollte die Subschnittstelle Fa0/0.1 mit einer IP-Adresse im Netzwerk 172.168.1.0/27 konfiguriert werden. Ebenso sollte Fa0/0.2 mit einer IP-Adresse im Netzwerk 172.168.1.64/27 und Fa0/0.3 mit einer IP-Adresse im Netzwerk 172.168.1.96/27 konfiguriert sein.

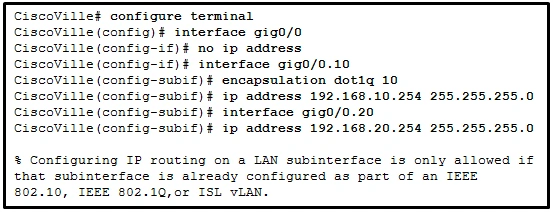

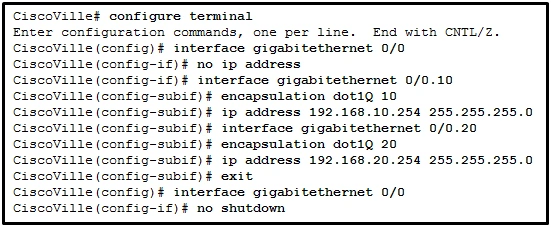

28. Sehen Sie sich die Abbildung an. Was ist die Ursache für den Fehler, der in der Konfiguration des Inter-VLAN-Routing von Router-CiscoVille angezeigt wird?

Die gig0/0-Schnittstelle unterstützt Inter-VLAN-Routing nicht.
Der Befehl no shutdown wurde nicht konfiguriert.
Die IP-Adresse auf CiscoVille ist falsch.
Der Befehl encapsulation dot1Q 20 wurde nicht konfiguriert.

Erklärung: Die Schritte zur Konfiguration von Inter-VLAN-Routing müssen in einer bestimmten Reihenfolge durchgeführt werden. Vor der Konfiguration einer IP-Adresse auf einem Subinterface muss zuerst der Befehl encapsulation dot1q VLAN_id ausgeführt werden.

29. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator muss Router-on-a-stick für die gezeigten Netzwerke konfigurieren. Wie viele Subschnittstellen müssen auf dem Router erstellt werden, wenn jedes VLAN, das angezeigt wird, geroutet werden soll und jedes VLAN soll über eine eigene Subschnittstelle verfügen?

Erklärung: Auf der Grundlage der gegebenen IP-Adressen und Masken sind die PCs, Drucker, IP-Telefone und das Switch-Management-VLAN in verschiedenen VLANs. Diese Situation erfordert vier Subinterfaces am Router.

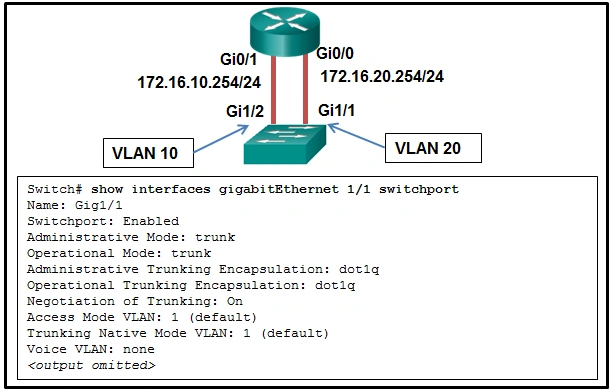

30. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator überprüft die Konfiguration des Inter-VLAN-Routing. Nutzer beschweren sich, dass PCs in verschiedenen VLANs nicht kommunizieren können. Basierend auf der Ausgabe, welche zwei Konfigurationsfehler auf der Schnittstelle Gi1/1 sind vorhanden? (Wählen Sie zwei.)

Gi1/1 ist im Standard-VLAN.
Das Voice-VLAN ist nicht Gi1/1 zugeordnet.
Gi1/1 ist nicht im Trunk-Modus konfiguriert.
Negotiation of Trunking ist auf Gi1/1 ausgeschaltet.
Das Kapselungsprotokoll für das Trunking ist falsch konfiguriert.

Erklärung: Bei herkömmlichen Inter-VLAN-Routing-Verfahren sollten die Switch-Ports, die mit dem Router verbunden sind, im Access-Mode konfiguriert sein und entsprechenden VLANs zugeordnet werden. In diesem Szenario sollte die Gi1/1-Schnittstelle im Access-Mode sein und VLAN 10 zugewiesen werden. Die anderen Optionen sind Standardeinstellungen auf dem Switch und haben keinen Einfluss auf Legacy-inter-VLAN-Routing.

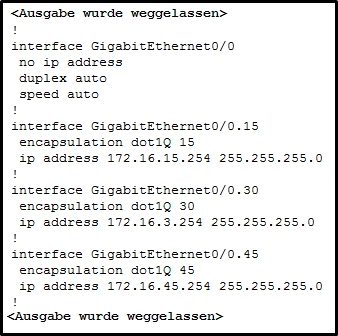

31. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator hat den Router CiscoVille mit den oben genannten Befehlen konfiguriert, um Inter-VLAN-Routing einzurichten. Welche Art von Port wird auf einem Switch, der mit Gi0/0 auf Router-CiscoVille verbunden ist, benötigt, um Inter-VLAN-Routing zu ermöglichen ?

gerouteter Port
Access-Port
Trunk-Port
SVI

Erklärung: Damit eine Router-on-a-Stick-Konfiguration funktioniert, muss ein Switch mit dem Router über einen Trunk-Port verbunden sein, um die zu routenden VLANs zu transportieren. Ein SVI würde auf einem Multilayer-Switch benutzt werden, wo der Switch Inter-VLAN-Routing durchführt.

32. Ein Techniker konfiguriert einen neuen Cisco 2960 Switch. Wie wirkt sich die Eingabe des Befehls BranchSW> enable aus?

Man geht in den privilegierten Modus.
Man geht in den globalen Konfigurationsmodus über.
Man wechselt in den Konfigurationsmodus für eine virtuelle Switch-Schnittstelle.
Man aktualisiert die MAC-Adresstabelle für den zugeordneten Port.
Damit kann eine IPv6-Adresse auf einer physischen Switch-Schnittstelle konfiguriert werden.

33. Welcher Typ von VLAN ist speziell für Netzwerkverkehr wie SSH, Telnet, HTTPS, HHTP und SNMP konfiguriert?

Management-VLAN
Security-VLAN
Trunk-VLAN
Voice-VLAN

34. Ordnen Sie das IEEE 802.1Q-Standard-VLAN-Tag-Feld der Beschreibung zu.

Erklärung: Platzieren Sie die Optionen in der folgenden Reihenfolge:

Benutzerpriorität	ein Wert, der die Implementierung von Stufen oder Diensten unterstützt
Typ	ein Wert für den Tag-Protokoll-ID-Wert
Kanonische Formatkennung	eine Kennung, die die Übertragung von Token Ring-Frames über Ethernet-Verbindungen ermöglicht
VLAN ID	eine VLAN-Nummer

35. Wo würden späte Kollisionen auftreten, wenn ein Ende einer Ethernet-Verbindung für Vollduplex und das andere Ende der Verbindung für Halbduplex konfiguriert ist?

am Vollduplexende der Verbindung
an beiden Enden der Verbindung
am Halbduplexende der Verbindung
nur bei seriellen Schnittstellen

Erklärung: Vollduplex-Kommunikation produziert keine Kollisionen. In Halbduplex-Vorgängen treten dagegen oft Kollisionen auf. Wenn eine Verbindung zwei verschiedene Duplexkonfigurationen hat, werden am Halbduplex-Ende späte Kollisionen auftreten. Kollisionen treten bei Ethernet-Netzwerken auf. Serielle Schnittstellen verwenden andere Technologien als Ethernet.

36. Welches Protokoll sorgt für mehr Sicherheit bei Remoteverbindungen?

POP
HTTP
SSH
FTP
NetBEUI

Erklärung: SSH ermöglicht einem Techniker den Aufbau einer sicheren Verbindung zu einem entfernten Netzwerkgerät, um dieses zu überwachen und Fehler zu beheben.. HTTP stellt Webseitenanfragen. FTP überträgt Dateien. NetBEUI wird nicht über das Internet geroutet. POP lädt E-Mails von E-Mail-Servern herunter.

37. Nach welchem Schritt der Switch-Startsequenz wird der Bootloader ausgeführt?

nach der IOS-Lokalisierung
nach POST-Ausführung
nach der Initialisierung des Flash-Dateisystems
nach CPU-Initialisierung

Erklärung: Die korrekte Reihenfolge der Startsequenz lautet wie folgt:
1.- Der Switch lädt und führt den POST aus.
2.- Der Switch lädt die Bootloader-Software.
3.- Der Bootloader führt die Prozessorinitialisierung auf niedriger Ebene durch.
4.- Der Bootloader initialisiert den Flash-Speicher.
5.- Der Bootloader sucht und lädt das Standard-IOS-Image.

38. Welche Auswirkungen hat das Hinzufügen eines Schicht-2-Switches im Netzwerk?

eine Zunahme der Größe der Broadcast-Domäne
eine Zunahme der Anzahl der Netzwerkkollisionen
eine Zunahme der Anzahl der verworfenen Frames
eine Zunahme der Größe der Kollisionsdomäne

Erklärung: Durch das Hinzufügen eines Schicht-2-Switches zu einem Netzwerk steigt die Anzahl der Kollisionsdomänen und die Größe der Broadcast-Domäne. Schicht-2-Switches reduzieren nicht die Menge des Broadcast-Verkehrs, erhöhen nicht die Anzahl der Netzwerkkollisionen und erhöhen nicht die Anzahl verworfener Frames.

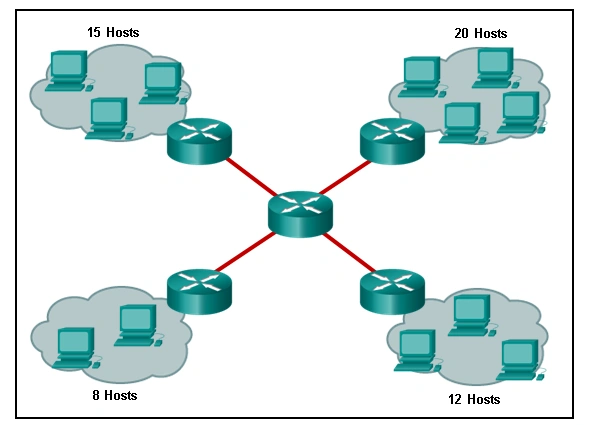

39. Sehen Sie sich die Abbildung an. Wie viele Broadcast-Domänen werden angezeigt?

Erklärung: Ein Router definiert eine Broadcast-Grenze, jede Verbindung zwischen zwei Routern ist also eine Broadcast-Domäne. In der Abbildung ergeben vier Verbindungen zwischen Routern vier Broadcast-Domänen. Auch jedes LAN, das mit einem Router verbunden ist, ist eine Broadcast-Domäne. Die vier LANs in der Abbildung haben vier weitere Broadcast-Domänen zur Folge, sodass insgesamt acht Broadcast-Domänen vorliegen.

40. Welches Switching-Verfahren stellt sicher, dass der eingehende Frame vor der Weiterleitung fehlerfrei ist?

FCS
Store-and-Forward
Fragment Free
Cut-Through

Erklärung: Zwei Methoden, die von Switches zur Übertragung von Frames verwendet werden, sind Store-and-Forward- und Cut-Through-Switching. Die Store-and-Forward-Methode führt eine Fehlerprüfung für den Frame mithilfe des FCS- Werts (Frame-Check Sequence) durch, bevor der Frame gesendet wird. Im Gegensatz dazu sendet das Cut-Through Switching den Frame, sobald der Ziel-MAC-Adressteil des Headers gelesen und verarbeitet wurde.

41. Was passiert mit Switch-Ports, nachdem das VLAN, dem sie zugewiesen sind, gelöscht wurde?

Die Ports werden im Trunk-Modus platziert.
Die Ports hören auf, mit den angeschlossenen Geräten zu kommunizieren.
Die Ports sind dem VLAN1, dem Default-VLAN, zugeordnet.
Die Ports sind deaktiviert.

Erklärung: Die betroffenen Ports müssen für ein aktives VLAN neu konfiguriert werden.

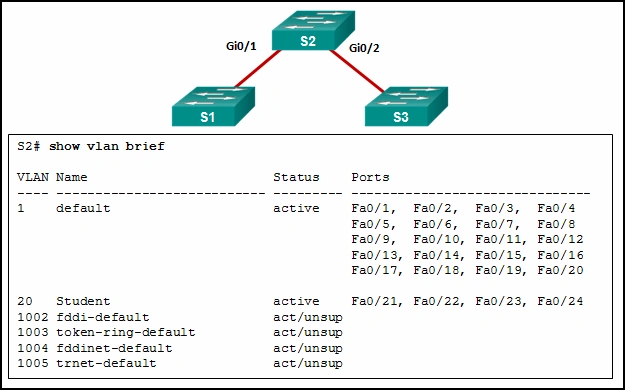

42. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator prüft Port- und VLAN-Zuordnungen an Switch S2 und bemerkt, dass die Schnittstellen Gi0/1 und Gi0/2 nicht in der Ausgabe enthalten sind. Warum fehlen die Schnittstellen in der Ausgabe?

Sie sind administrativ abgeschaltet.
Es ist kein Medium an die Schnittstellen angeschlossen.
Sie sind als Trunk-Schnittstellen konfiguriert.
Das native VLAN zwischen den Switchen ist falsch zugeordnet.

Erklärung: Schnittstellen, die als Trunk konfiguriert sind, gehören nicht zu einem VLAN und werden daher nicht in der Ausgabe des Befehls show vlan brief angezeigt.

43. Ein Netz enthält mehrere VLANs, die sich über mehrere Switche aufspannen. Was geschieht, wenn ein Gerät in VLAN 20 einen Broadcast-Ethernet-Frame sendet?

Geräte in VLAN 20 und dem Management-VLAN sehen den Frame.
Nur Geräte in VLAN 20 sehen den Frame.
Alle Geräte in allen VLANs sehen den Frame.
Nur Geräte, die mit dem lokalen Switch verbunden sind, sehen den Frame.

Erklärung: VLANs schaffen logische Broadcast-Domänen, die mehrere VLAN-Segmente beinhalten können. Ethernet-Frames, die durch ein Gerät auf einem spezifischen VLAN gesandt werden, können nur von anderen Geräten in demselben VLAN gesehen werden.

44. Eine weiterführende Schule verwendet VLAN15 für das Labornetzwerk und VLAN30 für das Fakultätsnetzwerk. Was ist erforderlich, um Kommunikation zwischen diesen zwei VLANs zu ermöglichen, wenn ein Router-on-a-Stick-Ansatz verwendet wird?

Zwei Gruppen von Switches sind erforderlich, die jeweils für ein VLAN konfigurierte Ports haben.
Ein Switch mit einem Port, der als Trunk konfiguriert ist, ist für eine Verbindung zum Router erforderlich.
Ein Router mit mindestens zwei LAN-Schnittstellen ist erforderlich.
Ein Multilayer-Switch ist erforderlich.

Erklärung: Mit Router-on-a-Stick wird das Routing zwischen VLANs von einem Router mit einer einzigen Router-Schnittstelle ausgeführt, der mit einem Switch-Port verbunden ist, welcher mit Trunk-Modus konfiguriert ist. Es können mehrere Unterschnittstellen, die jeweils für ein VLAN konfiguriert sind, unter der einzelnen physischen Router-Schnittstelle konfiguriert werden. Switches können Ports haben, die verschiedenen VLANs zugewiesen sind. Die Kommunikation zwischen diesen VLANS erfordert jedoch Routing-Funktionen des Routers. Ein Multilayer-Switch wird in einem Router-on-a-Stick-Ansatz nicht für das Routing zwischen VLANs verwendet.

45. Was ist ein Merkmal eines gerouteten Ports auf einem Layer 3-Switch?

Er unterstützt Trunking.
Er ist keinem VLAN zugeordnet.
Er wird häufig als WAN-Verbindung verwendet.
Ihm kann keine IP-Adresse zugewiesen werden.

Erklärung: Ein gerouteter Port an einem Layer 3-Switch wird üblicherweise für die Verbindung zwischen Distributions- und Core-Layer-Switches oder zwischen einem Layer-3-Switch und einem Router verwendet. Dieser Port erhält keine VLAN- oder Trunking-Befehle, die ihm zugewiesen sind. Stattdessen wird der Port mit einer IP-Adresse konfiguriert. Dies wird häufig verwendet, wenn statisches Routing auf dem Switch konfiguriert ist oder wenn ein Routingprotokoll zwischen dem Layer 3-Switch und dem Router oder einem anderen Layer 3-Switch ausgeführt wird.

46. Ein Techniker konfiguriert einen neuen Cisco 2960 Switch. Wie wirkt sich die Eingabe des Befehls BranchSW(config-if)# duplex full aus?

Er passt den Port automatisch so an, dass für Geräteverbindungen entweder ein Straight-Through- oder ein Crossover-Kabel verwendet werden kann.
Er konfiguriert den Switch als Standard-Gateway.
Er ermöglicht den gleichzeitigen Datenfluss auf der Schnittstelle in beide Richtungen.
Er verschlüsselt Benutzermoduskennwörter, wenn Benutzer remote eine Verbindung herstellen.
Er erlaubt den Datenfluss an der Schnittstelle jeweils nur in eine Richtung.

47. Wie wirken sich Switch-Puffer auf die Netzwerkleistung aus?

Sie bieten Fehlerüberprüfung der empfangenen Daten.
Sie speichern empfangene Frames und verhindern so ein vorzeitiges Verwerfen von Frames, wenn Netzwerkstaus auftreten.
Sie bieten zusätzlichen Speicher für einen bestimmten Port, wenn Autonegotiation von Geschwindigkeit oder Duplex fehlschlägt.
Sie speichern Daten vorübergehend, wenn eine Kollision auftritt, bis die normale Datenübertragung fortgesetzt wird.

Erklärung: Switches verfügen über große Frame-Puffer, in denen Daten, die auf die Übertragung warten, gespeichert werden können, so dass die Daten nicht verloren gehen. Diese Funktion ist vor allem dann vorteilhaft, wenn der eingehende Datenverkehr von einem schnelleren Port als dem für die Übertragung verwendete Ausgangsport stammt.

48. Sehen Sie sich die Abbildung an. Welcher Switch-Modus sollte Port G0/1 zugewiesen werden, wenn bewährte Cisco Methoden verwendet werden?

Zugriffsmodus
Trunk-Modus
Nativer Modus
Auto-Modus

Erklärung: Der Router wird für das Routing zwischen den zwei VLANs verwendet, daher muss der Switch-Port G0/1 im Trunk-Modus konfiguriert werden.

49. Sehen Sie sich die Abbildung an. Für die VLANs 15, 30 und 45 wurde entsprechend der Befehlsausgabe show running-config eine Router-on-a-Stick-Konfiguration implementiert. PCs auf VLAN 45, die das Netzwerk 172.16.45.0 /24 verwenden, haben Probleme, sich mit PCs auf VLAN 30 im Netzwerk 172.16.30.0 /24 zu verbinden. Welcher Fehler verursacht höchstwahrscheinlich dieses Problem?

Auf Gigabit Ethernet 0/0.45 wurde das falsche VLAN konfiguriert.
Der Befehl no shutdown fehlt auf Gigabit Ethernet 0/0.30.
Der Gigabit Ethernet 0/0-Schnittstelle fehlt eine IP-Adresse.
Es wurde eine falsche IP-Adresse auf Gigabit Ethernet 0/0.30 konfiguriert.

Erklärung: Die Unterschnittstelle Gigabit Ethernet 0/0.30 hat eine IP-Adresse, die nicht dem VLAN-Adressierungsschema entspricht. Die physische Schnittstelle Gigabit Ethernet 0/0 benötigt keine IP-Adresse, damit die Unterschnittstellen funktionieren. Unterschnittstellen benötigen nicht den Befehl no shutdown.

50. Ein Techniker konfiguriert einen neuen Cisco 2960 Switch. Wie wirkt sich die Ausgabe des Befehls BranchSW(config-if)# mdix auto aus?

Er passt den Port automatisch so an, dass für Geräteverbindungen entweder ein Straight-Through- oder ein Crossover-Kabel verwendet werden kann.
Er weist der virtuellen Schnittstelle eine IPv4-Adresse zu.
Er wendet eine IPv6-Adresse auf die virtuelle Schnittstelle an.
Damit kann eine IPv6-Adresse auf einer physischen Switch-Schnittstelle konfiguriert werden.
Er aktualisiert die MAC-Adresstabelle für den zugeordneten Port.

51. Welcher Typ von VLAN unterstützt nicht getaggten Datenverkehr?

Native VLAN
Voice-VLAN
Security-VLAN
Management-VLAN

52. Welche vier Schritte werden benötigt, um ein Voice-VLAN an einem Switch-Port zu konfigurieren? (Wählen Sie vier aus).

Weisen Sie dem Switch-Port ein Daten-VLAN zu.
Weisen Sie das Voice-VLAN dem Switch-Port zu.
Fügen Sie ein Voice-VLAN hinzu.
Konfigurieren Sie den Switch-Port im Access-Modus.
Konfigurieren Sie die Switch-Port-Schnittstelle mit Subschnittstellen.
Aktivieren Sie Spanning-Tree PortFast auf der Schnittstelle.
Stellen Sie sicher, dass der Sprachverkehr vertrauenswürdig ist und mit einem CoS-Prioritätswert gekennzeichnet ist.
Konfigurieren Sie die Schnittstelle als IEEE 802.1Q-Trunk.

Erklärung: Um ein IP-Telefon hinzuzufügen, sollten die folgenden Befehle zum Switch-Port hinzugefügt werden:
SW3 (config-vlan) # vlan 150
SW3 (config-vlan) # name voice
SW3 (config-vlan) # int fa0/20
SW3 (config-if) # switchport mode access
SW3(config-if)# mls qos trust cos
SW3(config-if)# switchport access vlan 150

53. Sehen Sie sich die Abbildung an. Ein Netzwerkadministrator hat den Router CiscoVille mit den oben genannten Befehlen konfiguriert, um Inter-VLAN-Routing einzurichten. Welcher Befehl wird auf einem Switch, der mit der Gi0/0-Schnittstelle auf Router CiscoVille verbunden ist, benötigt, um Inter-VLAN-Routing zu ermöglichen?

switchport mode trunk
switchport mode dynamic desirable
switchport mode access
no switchport

Erklärung: Wenn sie für das Inter-VLAN-Routing konfiguriert werden, bieten Router keine Unterstützung für das dynamische Trunkingprotokoll, welches von Switchen verwendet wird. Damit eine Router-on-a-stick-Konfiguration funktioniert, muss ein verbundener Switch den Befehl switchport mode trunk verwenden.

54. Ein Techniker konfiguriert einen neuen Cisco 2960 Switch. Welche Auswirkungen hat die Eingabe des Befehls BranchSw(config-if)# ip-address 172.18.33.88 255.255.255.0?

Er weist der virtuellen Schnittstelle eine IPv6-Adresse zu.
Damit kann eine IPv6-Adresse auf einer physischen Switch-Schnittstelle konfiguriert werden.
Er weist der virtuellen Schnittstelle eine IPv4-Adresse zu.
Er aktualisiert die MAC-Adresstabelle für den zugeordneten Port.
Er aktiviert eine virtuelle oder physische Switch-Schnittstelle

55. Welche Art von VLAN sollte keinen Sprach- und Netzwerkverwaltungsverkehr übertragen?

Voice-VLAN
Management-VLAN
Security-VLAN
Daten-VLAN

56. Welcher Befehl wird verwendet, um die BOOT-Umgebungsvariable festzulegen, die definiert, wo sich die IOS-Abbilddatei auf einem Switch befindet?

confreg
config-register
boot loader
boot system

Erklärung: Mit dem Befehl boot system kann die Umgebungsvariable BOOT festgelegt werden. Mit den Befehlen config-register und confreg kann das Konfigurationsregister festgelegt werden. Der Befehl boot loader unterstützt Befehle zur Formatierung des Flash-Dateisystems, zur Neuinstallation der Betriebssystemsoftware und zur Wiederherstellung eines verlorenen oder vergessenen Passworts.
