Modules 1 – 4: Examen de conceptos de conmutación, VLAN y enrutamiento entre VLAN Réponses

1

Modules 1 – 4: Switching Concepts, VLANs, and InterVLAN Routing Exam FRANÇAIS

Switching, Routing, and Wireless Essentials (Version 7.00) – Examen des Concepts de Commutation, des VLAN et du Routage Inter-VLAN Réponses

1. Quelle commande est utilisée pour définir la variable d’environnement BOOT qui définit l’emplacement du fichier d’image IOS sur un commutateur ?

  • config-register
  • confreg
  • boot loader
  • boot system
Explique: La commande boot system sert à définir la variable d’environnement BOOT. Les commandes config-register et confreg servent à définir le registre de configuration. La commande boot loader prend en charge des commandes pour formater le système de fichiers flash, réinstaller le logiciel de système d’exploitation et retrouver un mot de passe perdu ou oublié.

2. Qu’est-ce qu’un commutateur utilise pour localiser et charger l’image IOS?

  • Fichier d’image IOS
  • Variable d’environnement BOOT
  • NVRAM
  • Configuration initiale
  • POST
Explique: La variable d’environnement BOOT contient des informations sur l’emplacement où trouver le fichier image IOS.

3. Quel protocole renforce la sécurité des connexions à distance ?

  • SSH
  • HTTP
  • NetBEUI
  • FTP
  • POP
Explique: Le protocole SSH permet à un technicien de se connecter de manière sécurisée à un périphérique réseau distant à des fins de dépannage et de surveillance. Le protocole HTTP établit des demandes de pages Web. Le protocole FTP gère les transferts de fichiers, tandis que le protocole NetBEUI n’est pas utilisé sur Internet. Le protocole POP télécharge les messages électroniques depuis les serveurs de messagerie.

4. Quelle caractéristique décrit la commutation cut-through ?

  • Seules les trames sortantes subissent une vérification d’erreurs.
  • Les fragments exempts d’erreurs sont transmis, la commutation se produit ainsi avec une faible latence.
  • Les trames sont transmises sans aucune vérification d’erreurs.
  • La mise en mémoire tampon est utilisée pour prendre en charge différentes vitesses Ethernet.
Explique: La commutation cut-through réduit le temps de latence en transmettant les trames dès que l’adresse MAC de destination et le port de commutateur correspondant sont lus dans la table des adresses MAC. Cette méthode de commutation n’effectue pas de vérification des erreurs et n’utilise pas de tampons pour prendre en charge différentes vitesses d’Ethernet. La vérification des erreurs et les tampons sont des caractéristiques propres à la commutation en mode différé.

5. Quelle est la différence significative entre un concentrateur (hub) et un commutateur LAN de couche 2 ?

  • Un concentrateur divise les domaines de collision, et un commutateur divise les domaines de diffusion.
  • Chaque port d’un concentrateur est un domaine de collision, et chaque port d’un switch est un domaine de diffusion.
  • Un concentrateur étend un domaine de collision et un commutateur divise les domaines de collision.
  • Un concentrateur transmet les cadres, et un commutateur transmet uniquement les paquets.
Explique: Les hubs ne fonctionnent qu’au niveau de la couche physique, en transmettant les bits sous forme de signaux filaires vers tous les ports et en étendant le domaine de collision d’un réseau. les commutateurs transmettent des trames à la couche de liaison de données et chaque port de commutation est un domaine de collision distinct qui crée des domaines de collision plus nombreux, mais plus petits. Les commutateurs ne gèrent pas les domaines de diffusion car les trames de diffusion sont toujours transmises par tous les ports actifs.

6. Parmi les propositions concernant les décisions de transfert de trame de commutateur Ethernet ci-après, laquelle est vraie ?

  • Seules les trames avec des adresses de destination de diffusion sont transmises à tous les ports de commutateurs actifs.
  • Le transfert de trame cut-through garantit que les trames non valides sont toujours abandonnées.
  • Les décisions de transfert de trame sont basées sur l’adresse MAC et les mappages des ports dans la table CAM.
  • Les trames monodiffusion sont toujours transmises indépendamment de l’adresse MAC de destination.
Explique: Le transfert de trame cut-through lit uniquement les premiers 22 octets d’une trame, ce qui exclut la séquence de vérification de la trame et, par conséquent, les trames non valides peuvent être transmises. En plus des trames de diffusion, les trames avec une adresse MAC de destination qui n’est pas dans la CAM sont également éliminées de tous les ports actifs. Les trames monodiffusion ne sont pas toujours transmises. Les trames reçues avec une adresse MAC de destination associée au port de commutateur récepteur ne sont pas transmises, car la destination existe sur le segment de réseau connecté à ce port.

7. Comment les tampons de commutateur affectent-ils les performances du réseau?

  • Ils conservent temporairement les données lorsqu’une collision se produit jusqu’à ce que la transmission normale des données reprenne.
  • Ils stockent les trames reçues, empêchant ainsi le rejet prématuré des trames en cas de congestion du réseau.
  • Ils fournissent une vérification des erreurs sur les données reçues.
  • Ils fournissent de la mémoire supplémentaire pour un port particulier en cas d’échec de la négociation automatique de la vitesse ou du duplex.
Explique: Les commutateurs ont de grands tampons de trame qui permettent de stocker les données en attente de transmission afin qu’elles ne soient pas perdues. Cette caractéristique est particulièrement utile si le trafic entrant provient d’un port plus rapide que le port de sortie utilisé pour la transmission.

8. Quelle caractéristique de commutateur permet de garder le trafic local et de réduire la congestion du réseau?

  • grands tampons de trame
  • Commutation interne rapide
  • vitesse de port rapide
  • Nombre de ports élevé
Explique: Les commutateurs qui ont beaucoup de ports (haute densité de port) réduisent le nombre de commutateurs requis et gardent une partie du trafic localement sur le commutateur, éliminant ainsi la nécessité de l’envoyer entre les commutateurs.

9. Examinez l’illustration. Un commutateur reçoit une trame de couche 2 dont l’adresse MAC source est 000b.a023.c501 et l’adresse MAC de destination 0050.0fae.75aa. Placez les étapes du commutateur dans l’ordre où elles se produisent. (Les options ne doivent pas être toutes utilisées.)
Examen des Concepts de Commutation, des VLAN et du Routage Inter-VLAN

Explique: Lorsqu’un commutateur traite une trame, la première étape consiste à vérifier si l’adresse MAC source se trouve dans la table d’adresses MAC. Si l’adresse n’y figure pas, le commutateur l’ajoute. Le commutateur examine ensuite l’adresse MAC de destination et la compare à la table d’adresses MAC. Si l’adresse se trouve dans la table, le commutateur transfère la trame par le port correspondant. Si l’adresse ne figure pas dans la table, le commutateur transfère la trame à tous les ports, à l’exception du port par lequel la trame est arrivée.

10. Quelle méthode de commutation garantit que la trame entrante est sans erreur avant le transfert?

  • Coupure (Cut-Through)
  • FCS
  • Sans fragmentation (Fragment-Free)
  • Stockage et transmission (Store-and-Forward)
Explique: Deux méthodes utilisées par les commutateurs pour transmettre des trames sont la commutation store-and-forward et la commutation de coupure. La méthode store-and-forward effectue la vérification des erreurs sur la trame à l’aide de la valeur FCS (Frame Check Sequence) avant d’envoyer la trame. En revanche, la commutation de coupure envoie la trame dès que la partie d’adresse MAC de destination de l’en-tête a été lue et traitée.

11. Sur un commutateur configuré avec plusieurs VLAN, quelle commande supprime uniquement le VLAN 100 du commutateur ?

  • Switch(config-if)# no switchport access vlan 100
  • Switch(config-if)# no switchport trunk allowed vlan 100
  • Switch# delete flash:vlan.dat
  • Switch(config)# no vlan 100
Explique: Pour supprimer tous les réseaux locaux virtuels d’un commutateur, la commande delete flash:vlan.dat doit être utilisée. Pour modifier le réseau local virtuel attribué à une interface, la commande de configuration d’interface no switchport access vlan 100 doit être utilisée. Pour supprimer VLAN 100 en tant que réseau local virtuel autorisé sur une agrégation, il faut utiliser la commande no switchport trunk allowed vlan 100 , mais cela ne supprimerait pas le réseau local virtuel du commutateur. Pour supprimer un réseau local virtuel unique, tel que VLAN 100, la commande de configuration d’interface no vlan 100 doit être utilisée.

12. Examinez l’illustration. Un administrateur réseau vérifie l’affectation des ports et des VLAN sur le commutateur S2 et remarque que les interfaces Gi0/1 et Gi0/2 ne sont pas incluses dans le résultat. Pourquoi ces interfaces n’apparaissent-elles pas dans le résultat affiché ?
Examen des Concepts de Commutation, des VLAN et du Routage Inter-VLAN 23

  • Les VLAN natifs ne correspondent pas entre les commutateurs.
  • Les interfaces sont arrêtées administrativement.
  • Les interfaces sont configurées comme interfaces d’agrégation.
  • Aucun support n’est connecté aux interfaces.
Explique: Les interfaces configurées comme agrégations n’appartiennent pas à un VLAN et ne s’affichent donc pas dans le résultat des commandes show vlan brief .

13. Un réseau comporte plusieurs VLAN répartis entre plusieurs commutateurs. Que se passe-t-il lorsqu’un périphérique sur le VLAN 20 envoie une trame Ethernet de diffusion ?

  • Tous les périphériques de tous les VLAN voient la trame.
  • Les périphériques du VLAN 20 et le VLAN de gestion voient la trame.
  • Seuls les périphériques du VLAN 20 voient la trame.
  • Seuls les périphériques connectés au commutateur local voient la trame.
Explique: Les VLAN créent des domaines de diffusion logiques qui peuvent s’étendre sur plusieurs segments VLAN. Les trames Ethernet envoyées par un périphérique sur un VLAN spécifique peuvent uniquement être lues par d’autres périphériques du même VLAN.

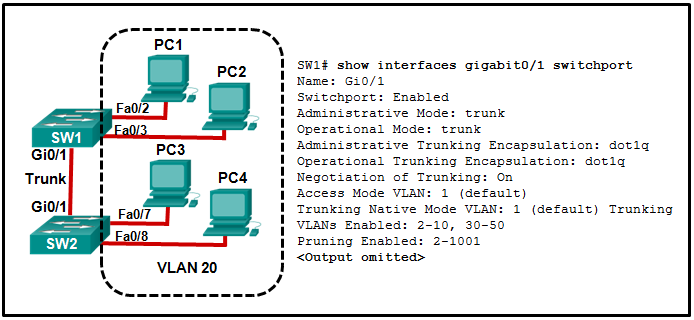

14. Examinez l’illustration. Toutes les stations de travail sont correctement configurées sur le VLAN 20. Les stations de travail connectées au commutateur SW1 ne peuvent pas envoyer de trafic vers les stations de travail connectées à SW2. Que faire pour résoudre le problème ?
CCNA2 v7 SRWE – Modules 1 – 4 Concepts de commutation, VLAN et réponses à l'examen de routage interVLAN 29

  • Autoriser le VLAN 20 sur la liaison agrégée.
  • Configurer les stations de travail sur SW2 de sorte à les intégrer au VLAN natif.
  • Configurer les stations de travail sur SW1 de sorte à les intégrer au VLAN par défaut.
  • Activer le protocole DTP aux deux extrémités de l’agrégation.
Explique: L’activation du protocole DTP sur les deux commutateurs permet simplement de négocier l’agrégation. Sur le schéma, la ligne « Negotiation of Trunking » indique que le protocole DTP est déjà activé. Le schéma montre également que le réseau local virtuel natif correspond à 1 et le réseau local virtuel par défaut pour tout commutateur Cisco correspond à 1. Selon le schéma, les PC doivent se trouver dans le VLAN 20.

15. Associez l’étiquette standard IEEE 802.1Q du VLAN à la description. (Les options ne sont pas toutes utilisées.)

Explique: L’en-tête standard IEEE 802.1Q inclut une balise VLAN 4 octets :
  • Type : valeur de 2 octets appelée ID de protocole d’étiquette (TPID).
  • Priorité utilisateur : valeur de 3 bits qui prend en charge l’implémentation de niveaux ou de services.
  • CFI (Canonical Format Identifier) : identificateur de 1 bit qui active les trames Token Ring à transmettre sur des liaisons Ethernet.
  • ID de VLAN (VID) : numéro d’identification VLAN de 12 bits qui prend en charge jusqu’à 4 096 ID de VLAN.

16. Reportez-vous à l’illustration. Dans quel mode de commutateur le port G0/1 doit-il être attribué selon les bonnes pratiques de Cisco ?

CCNA2 v7 Modules 1 - 4 Concepts de commutation, VLAN et routage interVLAN Réponses d'examen 32
CCNA2 v7 Modules 1 – 4 Concepts de commutation, VLAN et routage interVLAN Réponses d’examen 32
  • trunk
  • accès
  • auto
  • Natif
Explique: Le routeur est utilisé pour l’acheminement entre les deux VLAN ; par conséquent, le port de commutateur G0/1 doit être configuré en mode ligne principale.

17. Quelle commande affiche le type d’encapsulation, l’ID de VLAN voix et le mode d’accès du VLAN pour l’interface Fa0/1 ?

  • show interfaces trunk
  • show vlan brief
  • show mac address-table interface Fa0/1
  • show interfaces Fa0/1 switchport
Explique: La commande show interfaces switchport affiche les informations suivantes pour un port donné :
Port de commutateur
Mode d’administration
Mode de fonctionnement
Encapsulation d’agrégation administrative
Encapsulation d’agrégation opérationnelle
Négociation d’agrégation
Mode d’accès du réseau local virtuel
Mode natif d’agrégation du réseau local virtuel
Balisage du réseau local virtuel natif administratif
Réseau local virtuel voix

18. Quelles sont les quatre étapes à suivre pour configurer un VLAN voix sur un port de commutation ? (Choisissez quatre réponses.)

  • Configurer le port de commutation en mode d’accès.
  • Ajouter un VLAN voix.
  • Configurer l’interface du port de commutation avec des sous-interfaces.
  • Configurer l’interface en tant que trunk IEEE 802.1Q.
  • Activer le protocole spanning-tree PortFast sur l’interface.
  • Assigner un VLAN de données au port de commutation.
  • S’assurer que le trafic voix est approuvé et est associé à une valeur de priorité CoS.
  • Assigner le VLAN voix au port de commutation.
Explique: Pour ajouter un téléphone IP, les commandes suivantes doivent être ajoutées au port de commutation :
SW3(config-vlan)# vlan 150
SW3(config-vlan)# name voice
SW3(config-vlan)# int fa0/20
SW3(config-if)# switchport mode access
SW3(config-if)# mls qos trust cos
SW3(config-if)# switchport access vlan 150

19. Examinez l’illustration. Quelle est la cause de l’erreur affichée dans la configuration du routage inter-VLAN sur le routeur CiscoVille ?

  • L’interface gig0/0 ne prend pas en charge le routage inter-VLAN.
  • L’adresse IP sur CiscoVille est incorrecte.
  • La commande encapsulation dot1Q 20 n’a pas été configurée.
  • La commande no shutdown n’a pas été configurée.
Explique: Les étapes de la configuration du routage entre réseaux locaux virtuels doivent être réalisées dans l’ordre indiqué. Avant de configurer une adresse IP sur une sous-interface, la commande encapsulation dot1q VLAN_id doit être indiquée en premier.

20. Lors d’un routage d’un grand nombre de VLAN, quels sont les inconvénients de l’utilisation du routage inter-VLAN « Router-on-a-Stick » par rapport au routage inter-VLAN du commutateur multicouche ? (Choisissez deux réponses.)

  • La méthode « Router-on-a-Stick » nécessite que les sous-interfaces soient configurées sur les mêmes sous-réseaux.
  • Un routeur dédié est nécessaire.
  • Plusieurs sous-interfaces peuvent affecter le débit du trafic.
  • La méthode « Router-on-a-Stick » nécessite plusieurs interfaces physiques sur un routeur.
  • Plusieurs interfaces SVI sont nécessaires.
Explique: Dans le routage entre réseaux locaux virtuels de type « router-on-a-stick », un routeur dédié est nécessaire. Celui-ci a uniquement besoin d’une interface physique sur le routeur pour acheminer le trafic entre plusieurs réseaux locaux virtuels, à l’aide de sous-interfaces sur une interface physique. D’autre part, dans la mesure où le trafic de tous les réseaux locaux virtuels doit passer par les mêmes interfaces physiques, le débit sera affecté. En outre, un commutateur multicouche peut utiliser plusieurs interfaces SVI pour effectuer le routage entre réseaux locaux virtuels.

21. Examinez l’illustration. Un administrateur réseau vérifie la configuration du routage entre réseaux locaux virtuels. Les utilisateurs se plaignent que des PC se trouvant dans des VLAN différents ne parviennent pas à communiquer. D’après le résultat, quelles sont les erreurs de configuration de l’interface Gi1/1 du commutateur ? (Choisissez deux réponses.)

CCNA2 v7 Modules 1 - 4 Concepts de commutation, VLAN et routage interVLAN Réponses d'examen 43
CCNA2 v7 Modules 1 – 4 Concepts de commutation, VLAN et routage interVLAN Réponses d’examen 43
  • La négociation de l’agrégation est activée sur Gi1/1.
  • L’interface Gi1/1 est configurée en mode d’agrégation.
  • L’interface Gi1/1 se trouve dans le VLAN par défaut.
  • Le protocole d’encapsulation d’agrégation est mal configuré.
  • Le VLAN voix n’est pas attribué à Gi1/1.
Explique: Avec le routage inter-VLAN existant, les ports du commutateur qui se connectent au routeur doivent être configurés en mode d’accès et se voir attribuer les VLAN appropriés. Dans ce scénario, l’interface Gi1/1 doit être en mode d’accès et le VLAN 10 doit lui être affecté. Les autres options sont réglées sur leur valeur par défaut sur le commutateur et n’ont aucun effet sur le routage inter-VLAN existant.

22. Examinez l’illustration. Un administrateur réseau vérifie la configuration du routage entre réseaux locaux virtuels. Les utilisateurs se plaignent que PC2 ne peut pas communiquer avec PC1. D’après le résultat, quelle est la cause du problème ?

CCNA2 v7 Modules 1 - 4 Concepts de commutation, VLAN et routage interVLAN Réponses d'examen 44
CCNA2 v7 Modules 1 – 4 Concepts de commutation, VLAN et routage interVLAN Réponses d’examen 44
  • La commande encapsulation dot1Q 5 ne contient pas le bon VLAN.
  • La commande interface GigabitEthernet0/0.5 n’a pas été saisie correctement.
  • Aucune adresse IP n’est configurée sur l’interface Gi0/0.
  • L’interface Gi0/0 n’est pas configurée comme port agrégé.
  • La commande no shutdown n’est pas exécutée sur les sous-interfaces.
Explique: Dans le modèle « router-on-a-stick », la configuration de sous-interface doit correspondre au numéro du réseau local virtuel de la commande d’encapsulation ; dans ce cas, la commande encapsulation dot1Q 10 doit être utilisée pour le VLAN 10. Puisque des sous-interfaces sont utilisées, il est inutile de configurer l’adresse IP sur l’interface physique Gi0/0. Le mode d’agrégation est configuré sur le port de commutateur qui se connecte au routeur. Les sous-interfaces sont activées lorsqu’elles sont ajoutées.

23. Quelle est l’une des caractéristiques d’un port routé sur un commutateur de couche 3 ?

  • Il prend en charge le trunking.
  • Il est généralement utilisé comme liaison WAN.
  • Une adresse IP ne peut pas lui être attribuée.
  • Il n’est pas attribué à un VLAN.
Explique: Un port routé sur un commutateur de couche 3 permet généralement d’assurer la connexion entre les commutateurs de couche de distribution et de couche principale ou entre un commutateur de couche 3 et un routeur. Aucune commande de VLAN ou de trunking n’est attribuée à ce port. Au lieu de cela, il est programmé avec une adresse IP. Il est généralement utilisé lorsque le routage statique est configuré sur le commutateur ou lorsqu’un protocole de routage est exécuté entre le commutateur de couche 3 et le routeur ou un autre commutateur de couche 3.

24. Un technicien est en train de configurer un nouveau commutateur Cisco 2960. Quel est l’effet de l’émission de la commande BranchSw(config-if)# shutdown ?

  • Mettre à jour la table d’adresses MAC pour le port associé.
  • Enregistrer la configuration active dans la configuration de démarrage.
  • Activer une interface de commutation virtuelle ou physique.
  • Enregistrer la configuration en cours dans la mémoire NVRAM.
  • Désactiver une interface de commutation virtuelle ou physique.

25. Quel type de VLAN est initialement le VLAN de gestion?

  • VLAN de gestion
  • VLAN par défaut
  • VLAN données
  • VLAN natif

26. Examinez l’illustration. Un administrateur réseau a configuré R1 comme illustré. Lorsque l’administrateur vérifie l’état de l’interface série, celle-ci est indiquée comme étant administrativement désactivée. Quelle commande supplémentaire doit être exécutée sur l’interface série de R1 pour activer l’interface ?

Modules CCNA2 v7 1 - 4 Concepts de commutation, VLAN et réponses à l'examen de routage interVLAN 70
Modules CCNA2 v7 1 – 4 Concepts de commutation, VLAN et réponses à l’examen de routage interVLAN 70
  • clockrate 128000
  • end
  • IPv6 enable
  • no shutdown
Explique: Par défaut, toutes les interfaces du routeur sont désactivées. Pour réactiver les interfaces, un administrateur doit exécuter la commande no shutdown en mode d’interface.

27. Reportez-vous à l’illustration. L’administrateur réseau souhaite configurer le commutateur Switch1 pour autoriser les connexions SSH et interdire les connexions Telnet. Comment doit-il modifier la configuration affichée afin d’obtenir le résultat escompté ?

CCNA2 v7 Modules 1 - 4 Concepts de commutation, VLAN et routage interVLAN Réponses d'examen 71
CCNA2 v7 Modules 1 – 4 Concepts de commutation, VLAN et routage interVLAN Réponses d’examen 67
  • Il doit reconfigurer la clé RSA.
  • Il doit modifier la commande transport input .
  • Il doit configurer SSH sur une ligne différente.
  • Il doit utiliser SSH version 1.

28. Quelle solution permettrait à une université de réduire la congestion du réseau causée par des collisions ?

  • un routeur avec trois ports Ethernet
  • un pare-feu qui se connecte à deux fournisseurs Internet
  • un commutateur à densité de ports élevée
  • un routeur avec deux ports Ethernet
Explique: Les commutateurs fournissent une microsegmentation afin qu’un équipement ne convoite pas la même bande passante de réseau Ethernet qu’un autre périphérique réseau, ce qui permet d’éliminer les collisions. Un commutateur à densité de ports élevée fournit une connectivité très rapide pour de nombreux équipements.

29. Quelles sont les deux instructions correctes en ce qui concerne le routage inter-VLAN SVI? (Choisissez deux propositions.)

  • Il n’y a pas besoin d’une connexion à un routeur.
  • La commutation de paquets est plus rapide avec SVI.
  • Les interfaces virtuelles prennent en charge les sous-interfaces.
  • Les SVIs peuvent être regroupés dans EtherChannels.
  • Les SIV éliminent le besoin d’une passerelle par défaut dans les hôtes.
Explique: La méthode de routage inter-VLAN SVI est plus rapide que les autres méthodes. Le commutateur peut router les VLAN existants sans avoir besoin d’un routeur.

30. Examinez l’illustration. Un administrateur réseau configure le routage inter-VLAN sur un réseau. Pour l’instant, un seul VLAN est utilisé, mais d’autres seront ajoutés prochainement. Quel est le rôle du paramètre manquant, indiqué par un point d’interrogation mis en surbrillance dans l’illustration ?

CCNA2 v7 Modules 1 - 4 Concepts de commutation, VLAN et routage interVLAN Réponses d'examen 74
CCNA2 v7 Modules 1 – 4 Concepts de commutation, VLAN et routage interVLAN Réponses d’examen 70
  • Il identifie le numéro du VLAN.
  • Il identifie la sous-interface.
  • Il identifie le type d’encapsulation utilisé.
  • Il identifie le nombre d’hôtes autorisés sur l’interface.
  • Il identifie le numéro du VLAN natif.
Explique: La commande terminée serait encapsulation dot1q 7. La partie encapsulation dot1q de la commande permet l’agrégation et identifie le type d’agrégation à utiliser. Le 7 correspond au numéro du réseau local virtuel.

31. Quel type de VLAN est utilisé pour indiquer les trafics non étiquetés passant dans un port agrégé ?

  • données
  • par défaut
  • natif
  • management
Explique: Un VLAN natif est le VLAN qui ne reçoit pas d’étiquette VLAN dans l’en-tête de trame IEEE 802.1Q. Les bonnes pratiques de Cisco recommandent dans la mesure du possible l’utilisation d’un VLAN inutilisé (et non un VLAN de données, un VLAN par défaut de VLAN 1 ou un VLAN de gestion) comme VLAN natif.

32. Au moment de répondre à une demande d’assistance d’un utilisateur, un administrateur réseau émet la commande show vlan brief . Quel résultat s’affiche ?

  • L’affectation des VLAN et les périphériques qui leur appartiennent en fonction de leur adresse MAC
  • L’affectation des VLAN et l’encapsulation de trunking
  • L’affectation des VLAN et l’ensemble des ports de commutation qui leur appartiennent
  • L’affectation des VLAN et le réseau VLAN natif
Explique: La commande show vlan brief indique l’affectation des VLAN et l’ensemble des ports de commutation qui leur appartiennent.

33. Ouvrez le fichier d’activité Packet Tracer. Effectuez les tâches indiquées dans les instructions d’activité et répondez ensuite à la question.

Quel message s’affiche lorsque l’on saisit 10.10.10.1 dans la barre d’adresse du navigateur Web PC1 ?

  • Serveur local
  • Serveur de test
  • Serveur Cisco
  • Serveur de fichiers
Explique: L’examen de la configuration du commutateur SW1 montre que l’interface Gi0/1 n’est pas configurée en tant que trunk. L’émission de la commande de configuration de l’interface switchport mode trunk sur cette interface permettra de communiquer entre PC1 et Server1.

34. Quelle commande affiche des informations sur le paramètre auto-MDIX pour une interface donnée ?

  • show controllers
  • show processes
  • show interfaces
  • show running-config
Explique: Pour examiner le paramètre auto-MDIX d’une interface donnée, utilisez la commande show controllers ethernet-controller avec le mot clé phy .

35. Si une extrémité d’une connexion Ethernet est configurée en mode full duplex et l’autre extrémité de la connexion est configurée en mode semi-duplex, où seront localisées les collisions tardives ?

  • Sur l’extrémité de la connexion en mode semi-duplex
  • Uniquement sur les interfaces série
  • Sur l’extrémité de la connexion en mode full duplex
  • Sur les deux extrémités de la connexion
Explique: Les communications bidirectionnelles simultanées ne génèrent pas de collisions. Cependant, des collisions se produisent souvent au cours d’opérations en mode bidirectionnel non simultané. Lorsqu’une connexion comprend deux configurations duplex différentes, l’extrémité semi-duplex connaît des collisions tardives. On trouve des collisions sur les réseaux Ethernet. Les interfaces série utilisent d’autres technologies que la technologie Ethernet.

36. Quel est l’impact de l’ajout d’un commutateur de couche 2 sur un réseau ?

  • une augmentation de la taille du domaine de collision
  • une augmentation du nombre de collisions de réseaux
  • une augmentation de la taille du domaine de diffusion
  • une augmentation du nombre de trames ignorées
Explique: Ajouter un commutateur de couche 2 à un réseau augmente le nombre de domaines de collision et augmente la taille du domaine de diffusion. Les commutateurs de couche 2 ne diminue pas la quantité de trafic de diffusion, n’augmente pas la quantité de collisions de réseaux et n’augmente pas le nombre de trames ignorées.

37. Quelles informations sont ajoutées à la table de commutation à partir des trames entrantes ?

  • Adresse IP de destination et numéro de port entrant
  • Adresse MAC de destination et numéro de port entrant
  • Adresse MAC source et numéro de port entrant
  • Adresse IP source et numéro de port entrant
Explique: Un commutateur mémorise ou crée la table d’adresses MAC reposant sur l’adresse MAC source lorsqu’une trame entre dans le commutateur. Un commutateur transfère la trame en fonction de l’adresse MAC de destination.

38. Dans quels cas un administrateur doit-il désactiver le protocole DTP tout en gérant un réseau local ? (Choisissez deux réponses.)

  • Lorsqu’un commutateur voisin utilise le mode DTP dynamic auto
  • Lorsqu’un commutateur voisin utilise le mode DTP dynamic desirable
  • Pour connecter un commutateur Cisco à un commutateur tiers
  • Sur les liaisons qui ne doivent pas être agrégées
  • Sur les liaisons qui doivent tenter l’agrégation de manière dynamique
Explique: Selon la meilleure pratique Cisco, il est recommandé de désactiver le protocole DTP sur les liaisons sur lesquelles l’agrégation n’est pas prévue et lorsqu’un commutateur Cisco est connecté à un commutateur tiers. Le protocole DTP est requis pour la négociation d’agrégation dynamique.

39. Qu’advient-il des ports du commutateur après la suppression du VLAN auquel ils sont affectés ?

  • Les ports sont désactivés.
  • Les ports cessent de communiquer avec les appareils raccordés.
  • Les ports sont placés en mode Trunk.
  • Les ports sont affectés au VLAN par défaut, VLAN1.
Explique: Les ports concernés doivent être reconfigurés et affectés à un VLAN actif.

40. Un lycée utilise un VLAN15 pour le réseau des travaux pratiques et un VLAN30 pour le réseau du personnel enseignant. Quel élément est nécessaire pour établir la communication entre ces deux VLAN avec une topologie router-on-a-stick ?

  • Un routeur avec au moins deux interfaces LAN est nécessaire.
  • Un commutateur multicouche est nécessaire.
  • Deux groupes de commutateurs, chacun avec des ports configurés pour un VLAN.
  • Un commutateur avec un port configuré en tant que ligne principale est nécessaire pour se connecter au routeur.
Explique: Dans une configuration router-on-a-stick, le routage inter-VLAN est effectué par un routeur doté d’une interface à routeur unique qui est connecté à un port de commutateur configuré en mode trunk. Plusieurs sous-interfaces, chacune configurée pour un VLAN, peuvent être configurées dans cette interface du routeur physique unique. Les commutateurs peuvent être munis de ports qui sont attribués à différents VLAN, mais la communication entre ces VLAN nécessite que le routeur réalise une fonction de routage. Aucun commutateur multicouche n’est utilisé dans une démarche de routeur sur clé pour le routage inter-VLAN.

41. Examinez l’illustration. Un administrateur réseau configure le routeur RT1 pour le routage inter-VLAN. Le commutateur est configuré correctement et fonctionne. Les hôtes Host1, Host2 et Host3 ne parviennent pas à communiquer entre eux. D’après la configuration du routeur, quelle est la cause du problème ?

CCNA2 v7 Modules 1 - 4 Concepts de commutation, VLAN et routage interVLAN Réponses d'examen 46
CCNA2 v7 Modules 1 – 4 Concepts de commutation, VLAN et routage interVLAN Réponses d’examen 42
  • Les adresses IP des sous-interfaces ne sont pas correctement associées aux VLAN.
  • Chaque sous-interface de l’interface Fa0/0 nécessite une commande no shutdown séparée.
  • Les routeurs ne prennent pas en charge l’encapsulation 802.1Q sur les sous-interfaces.
  • Il manque les informations de configuration des adresses IP dans l’interface Fa0/0.
Explique: Puisque l’hôte 1 (dans le VLAN 20) dispose de l’IP 172.18.1.10/27, la sous-interface Fa0/0.1 doit être configurée avec une adresse IP dans le réseau 172.168.1.0/27. De même, Fa0/0.2 doit être configurée avec une adresse IP dans le réseau 172.168.1.64/27 et Fa0/0.3 avec une adresse IP dans le réseau 172.168.1.96/27.

42. Un technicien est en train de configurer un nouveau commutateur Cisco 2960. Quel est l’effet de l’émission de la commande BranchSw(config-if)# mdix auto ?

  • Il ajuste automatiquement le port pour permettre aux connexions de périphériques d’utiliser soit un câble direct, soit un câble croisé.
  • Il met à jour la table d’adresses MAC pour le port associé.
  • Il permet de configurer une adresse IPv6 sur une interface physique de commutateur.
  • Il applique une adresse IPv4 à l’interface virtuelle.
  • Il applique une adresse IPv6 à l’interface virtuelle.

43. Quel type de VLAN est conçu pour avoir un retard de moins de 150 ms sur le réseau?

  • VLAN trunk
  • VLAN souhaitable
  • VLAN voix
  • VLAN de sécurité

44. Quelle est la caractéristique d’une interface de bouclage IPv4 sur un routeur IOS Cisco ?

  • Une seule interface de bouclage peut être active sur un routeur.
  • Elle est attribuée à un port physique et peut être connectée à d’autres périphériques.
  • C’est une interface logique interne du routeur.
  • La commande no shutdown est nécessaire pour configurer l’interface à l’état « UP » (actif).
Explique: L’interface de bouclage est une interface logique intégrée au routeur qui est automatiquement configurée à l’état « UP », tant que le routeur fonctionne. Elle n’est pas affectée à un port physique et ne peut donc jamais être connectée à un autre périphérique. Plusieurs interfaces de bouclage peuvent être actives sur un routeur.

45. Quelle est la taille minimale pour qu’une trame Ethernet ne soit pas rejetée par le récepteur comme étant incomplète ?

  • 64 octets
  • 512 octets
  • 1024 octets
  • 1500 octets
Explique: La taille minimale d’une trame Ethernet est de 64 octets. Les trames inférieures à 64 octets sont considérées comme des fragments de collision ou comme étant incomplètes, et sont ignorées.

46. Quel type de VLAN ne devrait pas transporter le trafic de gestion vocale et réseau?

  • VLAN trunk
  • VLAN de sécurité
  • VLAN données
  • VLAN voix

47. Examinez l’illustration. Un administrateur réseau a configuré le routeur CiscoVille avec les commandes ci-dessus pour assurer le routage entre réseaux locaux virtuels. Quelle commande est requise sur un commutateur connecté à l’interface Gi0/0 du routeur CiscoVille pour autoriser le routage inter-VLAN ?

  • switchport mode access
  • no switchport
  • switchport mode dynamic desirable
  • switchport mode trunk
Explique: Lorsqu’ils sont configurés pour le routage entre réseaux locaux virtuels, les routeurs ne prennent pas en charge le protocole DTP utilisé par les commutateurs. Pour que les configurations de type « router-on-a-stick » fonctionnent, un commutateur connecté doit utiliser la commande switchport mode trunk .

48. Examinez l’illustration. Un administrateur réseau doit configurer le modèle « Router-on-a-Stick » pour les réseaux illustrés. Combien de sous-interfaces doivent être créées sur le routeur si chaque VLAN de l’illustration doit être routé et si chaque VLAN possède sa propre sous-interface ?

  • 1
  • 2
  • 3
  • 4
  • 5
Explique: D’après les adresses IP et les masques donnés, l’ordinateur, l’imprimante, le téléphone IP et le VLAN de gestion du commutateur se trouvent tous sur des VLAN différents. Cette situation nécessite quatre sous-interfaces sur le routeur.

49. Reportez-vous à l’illustration. Combien de domaines de diffusion sont affichés ?

  • 16
  • 1
  • 55
  • 8
  • 4
Explique: Un routeur définit une limite de diffusion ; ainsi, chaque lien entre deux routeurs est un domaine de diffusion. Dans l’annexe, quatre liens entre des routeurs forment quatre domaines de diffusion. De plus, chaque LAN connecté à un routeur est un domaine de diffusion. Les quatre LAN de l’annexe forment quatre domaines de diffusion supplémentaires : il y a donc huit domaines de diffusion au total.

50. Un technicien est en train de configurer un nouveau commutateur Cisco 2960. Quel est l’effet de l’émission de la commande BranchSw# configure terminal ?

  • Il met à jour la table d’adresses MAC pour le port associé.
  • Passer en mode de configuration globale.
  • Il entre en mode de configuration pour une interface virtuelle de commutateur.
  • Il permet de configurer une adresse IPv6 sur une interface physique de commutateur.
  • Il applique une adresse IPv4 à l’interface virtuelle.

51. Quels énoncés décrivent le VLAN natif ? (Choisissez deux réponses.)

  • Le trafic du VLAN natif n’est pas étiqueté sur la liaison agrégée.
  • Le VLAN natif fournit un identificateur commun aux deux extrémités d’une agrégation.
  • Ce VLAN est nécessaire pour la gestion à distance du commutateur.
  • Conçu pour transporter le trafic généré par les utilisateurs, ce type de VLAN est également appelé VLAN par défaut.
  • Le trafic hautement prioritaire, comme le trafic vocal, utilise le VLAN natif.
Explique: Le réseau local virtuel natif est attribué aux agrégations 802.1Q pour fournir un identificateur commun aux deux extrémités de la liaison d’agrégation. N’importe quel nombre de réseau local virtuel natif est affecté à un port. Si le port est le réseau local virtuel par défaut de 1, il n’affecte de balise à aucune trame de ce réseau pendant que le trafic traverse l’agrégation. À l’autre extrémité de la liaison, le périphérique récepteur qui ne voit aucune balise reconnaît le numéro du réseau local virtuel spécifique, parce que le périphérique récepteur doit avoir le nombre exact du réseau local virtuel natif. Le réseau local virtuel natif doit être un réseau inutilisé et distinct de VLAN1, du réseau local virtuel par défaut ainsi que de tous les autres réseaux locaux virtuels. Les réseaux locaux virtuels de données, également connus sous le nom de réseaux locaux virtuels utilisateur, sont configurés pour acheminer le trafic généré par l’utilisateur, à l’exception du trafic hautement prioritaire, comme la VoIP. Les réseaux locaux virtuels voix sont configurés pour le trafic VoIP. Le réseau local virtuel de gestion est configuré pour permettre d’accéder aux fonctions de gestion d’un commutateur.

52. Reportez-vous à l’illustration. PC1 ne parvient pas à communiquer avec le serveur 1. L’administrateur réseau exécute la commande show trunk interfaces pour commencer le dépannage. Quelle conclusion est-il possible de tirer lorsque l’on analyse le résultat de cette commande ?

  • L’interface G0/2 n’est pas configurée en tant que port trunk.
  • Le VLAN 20 n’a pas été créé.
  • Le mode DTP est défini, à tort, sur dynamic auto sur l’interface G0/1.
  • L’encapsulation sur l’interface G0/1 est incorrecte.
Explique: Dans la sortie show trunk interfaces , l’interface G0/2 de DLS1 n’est pas répertoriée. Cela indique que l’interface n’a probablement pas été configurée comme trunk.

53. Reportez-vous à l’illustration. Un technicien programme le commutateur SW3 pour qu’il traite le trafic voix et de données via le port Fa0/20. Quel problème présente la configuration, le cas échéant ?

  • La commande utilisée pour attribuer le VLAN voix au port de commutation est incorrecte.
  • La commande mls qos trust cos devrait être associée au VLAN 35.
  • La configuration ne présente aucune erreur.
  • Il n’est possible d’assigner qu’un seul VLAN à l’interface Fa0/20.
Explique: Le VLAN voix doit être configuré via la commande switchport voice vlan 150 . Il est possible de configurer une interface de commutation pour prendre en charge un VLAN de données et un VLAN voix. La commande mls qos trust cos s’associe à l’interface. Le trafic voix doit être approuvé afin que les champs dans le paquet voix puissent être utilisés pour le classer dans le cadre de la QoS.

54. Quel composant de commutateur réduit le temps de traitement des paquets à l’intérieur du commutateur?

  • processeurs doubles
  • Grosses mémoires tampons
  • ASIC
  • RAM de stockage et de transmission
Explique: Les circuits intégrés spécifiques à l’application (ASIC) sont utilisés dans les commutateurs Cisco pour accélérer le fonctionnement des commutateurs, de sorte que le commutateur puisse disposer d’un nombre accru de ports sans dégrader les performances du commutateur.

55. Associez le mode DTP à sa fonction. (Les options ne doivent pas être toutes utilisées.)

Explique: Le mode dynamique automatique fait de l’interface une interface d’agrégation si l’interface voisine est définie sur le mode d’agrégation ou le mode souhaitable. En mode dynamique souhaitable, l’interface tente activement de convertir la liaison en lien agrégé. Le mode d’agrégation place l’interface en mode d’agrégation permanent et négocie pour convertir la liaison voisine en lien agrégé. Le mode de non-négociation empêche l’interface de générer des trames DTP.

56. Examinez l’illustration. Un administrateur réseau a configuré le routeur CiscoVille avec les commandes ci-dessus pour assurer le routage entre réseaux locaux virtuels. Quel type de port est requis sur un commutateur connecté à Gi0/0 sur le routeur CiscoVille pour permettre le routage inter-VLAN ?

  • Interface SVI
  • Port agrégé
  • Port routé
  • Port d’accès
Explique: Pour permettre à une configuration « router-on-a-stick » de fonctionner, un commutateur doit être connecté au routeur via un port d’agrégation pour acheminer les réseaux locaux virtuels à acheminer. Une interface SVI est utilisée sur un commutateur multicouche où le commutateur assure le routage entre réseaux locaux virtuels.

57. Reportez-vous à l’illustration. Une configuration router-on-a-stick a été mise en œuvre pour les VLAN 15, 30 et 45, comme l’indique le résultat de la commande show running-config . Les PC du VLAN 45, qui utilisent le réseau 172.16.45.0 /24, ont des difficultés à se connecter aux PC du VLAN 30 du réseau 172.16.30.0 /24. Quelle erreur la plus probable est à l’origine de ce problème ?

  • Il manque une adresse IP sur l’interface Gigabit Ethernet 0/0.
  • Une adresse IP incorrecte est configurée sur l’interface Gigabit Ethernet 0/0.30.
  • Il manque la commande no shutdown sur l’interface Gigabit Ethernet 0/0.30.
  • Le mauvais VLAN a été configuré sur l’interface GigabitEthernet 0/0.45.
Explique: L’adresse IP de la sous-interface GigabitEthernet 0/0.30 ne correspond pas au schéma d’adressage VLAN. L’interface physique Gigabit Ethernet 0/0 n’a pas besoin d’adresse IP pour que les sous-interfaces fonctionnent. Les sous-interfaces ne nécessitent pas l’exécution de la commande no shutdown .

58. Un technicien est en train de configurer un nouveau commutateur Cisco 2960. Quel est l’effet de l’émission de la commande BranchSw(config-if)# exit ?

  • Retourne au mode de configuration globale.
  • Repasse en mode EXEC privilégié.
  • Il entre en mode utilisateur.
  • Configurer la passerelle par défaut pour le commutateur.
  • Enregistrer la configuration active dans la configuration de démarrage.

59. Quel type de VLAN est utilisé pour séparer le réseau en groupes d’utilisateurs ou d’appareils ?

  • VLAN natif
  • VLAN données
  • VLAN voix
  • VLAN de gestion

60. Après quelle étape de la séquence de démarrage du commutateur le chargeur de démarrage est-il exécuté?

  • après l’exécution POSTE
  • après l’initialisation du système de fichiers flash
  • après l’initialisation de l’UC
  • après la localisation IOS
Explique: L’ordre correct de la séquence de bootup est le suivant:
1.- Le commutateur charge et exécute le POST.
2 Le commutateur charge ensuite le boot loader.
3.- Le boot loader effectue une initialisation de bas niveau du CPU.
4 Le boot loader initialise la mémoire flash.
5 Le boot loader localise et charge l’image IOS par défaut.

61. Le port Fa0/11 d’un commutateur est affecté au VLAN 30. Si la commande no switchport access vlan 30 est saisie sur l’interface Fa0/11, que se passe-t-il ?

  • Le port Fa0/11 est renvoyé au VLAN 1.
  • Le port Fa0/11 est mis hors service.
  • Le VLAN 30 est supprimé.
  • Un message d’erreur s’affiche.
Explique: Lorsque la commande no switchport access vlan est saisie, le port est renvoyé au VLAN par défaut, le VLAN 1. Le port reste actif en tant que membre du VLAN 1, et le VLAN 30 reste intact, même si aucun autre port ne lui est associé.

62. Quel type de VLAN est configuré spécifiquement pour le trafic réseau tel que SSH, Telnet, HTTPS, HHTP et SNMP?

  • VLAN de sécurité
  • VLAN voix
  • VLAN de gestion
  • VLAN trunk

63. Un technicien est en train de configurer un nouveau commutateur Cisco 2960. Quel est l’effet de l’émission de la commande BranchSw(config-if)# ip address172.18.33.88 255.255.255.0 ?

  • Il permet de configurer une adresse IPv6 sur une interface physique de commutateur.
  • Il met à jour la table d’adresses MAC pour le port associé.
  • Il applique une adresse IPv6 à l’interface virtuelle.
  • Il applique une adresse IPv4 à l’interface virtuelle.
  • Il active une interface de commutation virtuelle ou physique.

64. Quel type de VLAN prend en charge le trafic non marqué?

  • VLAN natif
  • VLAN de sécurité
  • VLAN trunk
  • VLAN souhaitable
Subscribe
Notify of
guest

1 Comment
Newest
Oldest Most Voted
Inline Feedbacks
View all comments
MUTSIIRWA BALUME charmant
MUTSIIRWA BALUME charmant
1 year ago

j’aime surtout ça
