Examen Checkpoint: communication entre les réseaux – avec les réponses
1. Quel type d’adresse peut être partagé via NAT pour permettre aux périphériques du réseau domestique d’envoyer et de recevoir des données sur Internet?
- adresse MAC de diffusion
- adresse IPv6 privée
- adresse MAC enregistrée
- adresses IP publique enregistrée
Explication : La traduction d’adresses réseau (NAT) implémentée sur le routeur du réseau domestique permet aux périphériques à adresse privée de partager une adresse IP publique enregistrée qui peut être routée sur Internet.
2. Un réseau domestique utilise NAT sur le routeur qui le connecte à Internet. Les ordinateurs du réseau domestique reçoivent des adresses IP privées via DHCP. Lorsqu’un PC envoie un paquet à un serveur web sur Internet, quelle est l’adresse IP source dans l’en-tête du paquet lorsqu’il arrive sur le serveur web?
- l’adresse IP privée attribuée au PC via DHCP.
- une adresse IP publique enregistrée configurée de manière statique sur le PC
- l’adresse IP de diffusion du réseau externe se connectant au FAI
- une adresse IP publique enregistrée attribuée à l’interface du routeur externe.
Explication : Sur un routeur domestique, la fonction NAT convertit l’adresse source dans le paquet IP de l’adresse IP privée interne en adresse IP publique enregistrée attribuée à l’interface externe sur le routeur avant de l’envoyer sur Internet.
3. Un administrateur réseau enquête sur un problème utilisateur. L’utilisateur peut atteindre les hôtes sur le même réseau, mais ne peut pas communiquer avec les réseaux distants. L’administrateur réseau tente d’envoyer un ping à l’adresse de passerelle configurée sur le périphérique hôte, mais sans succès. Quelle est la cause la plus probable du problème?
- L’adresse du périphérique distant est incorrecte.
- L’adresse de la passerelle par défaut est incorrecte.
- TCP/IP n’est pas installé sur le périphérique hôte.
- L’adresse IP de l’utilisateur n’est pas configurée correctement.
Explication : L’adresse de la passerelle par défaut est utilisée pour transférer les paquets vers les réseaux distants. L’adresse IP de l’hôte doit être correcte, car l’utilisateur peut accéder à d’autres hôtes sur le même réseau. La pile de protocoles TCP/IP est correcte en raison de la communication vérifiée avec les hôtes sur le même réseau. Le terminal n’est peut-être pas correctement configuré, mais la cause la plus probable du problème est une adresse erronée pour la passerelle par défaut.
4. Lorsqu’un LAN est connecté à Internet à l’aide d’un routeur sans fil, comment les périphériques du LAN communiquent-ils sur Internet à l’aide de la technologie NAT?
- Chaque LAN doit sélectionner un seul périphérique client dans les paramètres du routeur sans fil capable de communiquer avec Internet via NAT.
- Chaque appareil doit attendre de recevoir un jeton du routeur sans fil pour communiquer avec Internet via NAT.
- Seul un petit groupe de périphériques clients hautement prioritaires peut être choisi par le routeur sans fil pour communiquer avec Internet à l’aide de la fonction NAT.
- Tous les périphériques doivent partager l’adresse IPv4 publique unique attribuée au routeur sans fil afin de communiquer avec Internet via NAT.
Explication : La traduction d’adresses réseaux (NAT) est une technologie qui fonctionne sur un routeur sans fil et permet à tous les hôtes LAN de partager l’adresse routable Internet unique configurée sur l’interface externe du routeur sans fil. Tous les hôtes LAN peuvent communiquer en même temps à l’aide de cette adresse IP unique attribuée par Internet.
5. Quel est le résultat si l’adresse de la passerelle par défaut est mal configurée sur un PC?
- Le PC ne peut pas communiquer avec les périphériques.
- Le PC peut communiquer avec des périphériques à la fois dans des réseaux distants et dans le même réseau.
- Le PC peut communiquer avec les périphériques du même réseau, mais pas avec ceux des réseaux distants.
- Le PC peut communiquer avec les périphériques des réseaux distants, mais pas avec ceux du même réseau.
Explication : La passerelle par défaut pour un PC est le périphérique réseau le plus proche capable d’acheminer le trafic vers d’autres réseaux. Si un PC possède une adresse de passerelle par défaut incorrecte ou inexistante, il ne pourra pas communiquer avec les périphériques de réseaux distants. Cependant, la communication se produit entre les périphériques du même réseau avec ou sans passerelle par défaut.
6. Que se passe-t-il si l’adresse de la passerelle par défaut n’est pas correctement configurée sur un hôte?
- L’hôte ne peut pas communiquer avec les autres hôtes du réseau local.
- Le commutateur ne transfère pas les paquets initiés par l’hôte.
- L’hôte ne peut pas communiquer avec les hôtes situés sur d’autres réseaux.
- L’hôte doit utiliser le protocole ARP pour déterminer l’adresse de la passerelle par défaut.
- Une requête ping exécutée par l’hôte vers 127.0.0.1 échoue.
Explication : Lorsqu’un hôte doit envoyer un message à un autre hôte du même réseau, il transfère directement le message. Cependant, lorsqu’un hôte doit envoyer un message à un réseau distant, il doit utiliser le routeur, également connu sous le nom de passerelle par défaut. En effet, l’adresse de la trame liaison de données de l’hôte de destination à distance ne peut pas être utilisée directement. Au lieu de cela, le paquet IP doit être envoyé au routeur (passerelle par défaut). Le routeur transfèrera ensuite le paquet vers sa destination. Par conséquent, si la passerelle par défaut n’est pas configurée correctement, l’hôte peut communiquer avec d’autres hôtes sur le même réseau, mais pas avec les hôtes des réseaux distants.
7. Quelle action le processus ARP effectue-t-il lorsqu’un hôte doit créer une trame, mais que le cache ARP ne contient pas de mappage d’adresse?
- Le processus ARP envoie une requête ARP à l’adresse de diffusion Ethernet pour détecter l’adresse IPv4 du périphérique de destination.
- Le processus ARP envoie une requête ARP à l’adresse de diffusion IPv4 pour détecter l’adresse IPv4 du périphérique de destination.
- Le processus ARP envoie une requête ARP à l’adresse de diffusion Ethernet pour détecter l’adresse MAC du périphérique de destination.
- Le processus ARP envoie une demande ARP à l’adresse de diffusion IPv4 pour détecter l’adresse MAC du périphérique de destination.
Explication : Le protocole ARP (Address Resolution Protocol) gère un cache des mappages d’adresses MAC et IPv4 sur l’ordinateur local. S’il n’y a pas de mappage dans le cache pour une adresse IPv4 spécifique, le processus ARP envoie une diffusion Ethernet sur la liaison locale pour tenter de résoudre l’adresse IPv4 de destination en adresse MAC.
8. Un hôte doit atteindre un autre hôte sur un réseau distant, mais le cache ARP ne contient aucune entrée de mappage. À quelle adresse de destination l’hôte enverra-t-il une demande ARP?
- l’adresse IP de diffusion du sous-réseau
- l’adresse MAC de diffusion
- l’adresse MAC monodiffusion de l’hôte distant
- l’adresse IP monodiffusion de l’hôte distant
Explication : Les requêtes ARP sont envoyées lorsqu’un hôte n’a pas de mappage IP vers MAC pour une destination dans le cache ARP. Les requêtes ARP sont envoyées à la diffusion Ethernet de FF:FF:FF:FF:FF:FF:FF. Dans cet exemple, étant donné que l’adresse de l’hôte distant est inconnue, une requête ARP est envoyée à la diffusion Ethernet pour résoudre l’adresse MAC de la passerelle par défaut utilisée pour atteindre l’hôte distant.

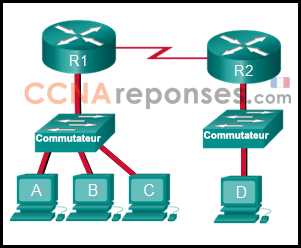

9. Reportez-vous à l’illustration. Les commutateurs présentent leur configuration par défaut. L’hôte A doit communiquer avec l’hôte D, mais l’hôte A ne peut avoir l’adresse MAC pour sa passerelle par défaut. Quels hôtes de réseau recevront la requête ARP envoyée par l’hôte A?
- Le routeur R1 uniquement
- Uniquement les hôtes A, B et C
- Uniquement les hôtes B et C
- L’hôte D uniquement
- Uniquement les hôtes A, B, C et D
- Uniquement les hôtes B, C et le routeur R1
Explication : Comme l’hôte A n’a pas l’adresse MAC de la passerelle par défaut dans le tableau ARP, l’hôte A envoie une diffusion ARP. La diffusion ARP sera envoyée à tous les périphériques situés sur le réseau local. Les hôtes B et C et le routeur R1 recevront la diffusion. Le routeur R1 ne transmettra pas le message.
10. Lancez l’activité PT. Quelle est l’adresse MAC de la passerelle par défaut pour PC0?
- 0002.4A83.A602
- 00D0.FF0D.A02B
- 0060.70DE.3192
- 0060.5C55.7401
Explication : Lorsqu’un hôte envoie une commande ping à un hôte distant, l’hôte expéditeur doit utiliser ARP pour détecter l’adresse MAC de la passerelle par défaut afin de former la trame à transmettre sur le réseau. Cette adresse MAC est stockée dans un cache sur l’hôte, qui peut être récupéré à l’aide de la commande arp -a. Dans PT, il peut également être récupéré en analysant la PDU après le ping.
11. Quelle adresse de destination est utilisée dans un cadre de requête ARP?
- l’adresse physique de l’hôte de destination
- 0.0.0.0
- 255.255.255.255
- AAAA.AAAA.AAAA
- FFFF.FFFF.FFFF
Explication : L’objectif d’une requête ARP est de déterminer l’adresse MAC de l’hôte de destination sur un réseau local Ethernet. Le processus ARP envoie une diffusion de couche 2 à tous les périphériques du réseau local Ethernet. La trame contient l’adresse IP de la destination et l’adresse MAC de diffusion, FFFFFF.FFFF. FFFF. L’hôte dont l’adresse IP correspond à l’adresse IP dans la requête ARP répondra avec une trame monodiffusion qui inclut l’adresse MAC de l’hôte. Ainsi, l’hôte expéditeur initial obtiendra la paire d’adresses IP et MAC de destination afin de poursuivre le processus d’encapsulation pour la transmission des données.
12. La table ARP dans un commutateur mappe quels deux types d’adresse ensemble?
- Adresse de couche 4 à une adresse de couche 2
- Adresse de couche 3 à une adresse de couche 2
- Adresse de couche 3 à une adresse de couche 4
- Adresse de couche 2 à une adresse de couche 4
Explication : La table ARP du commutateur conserve un mappage entre les adresse MAC de niveau 2 et les adresses IP de niveau 3. Ces mappages peuvent être appris par le commutateur dynamiquement via ARP ou statiquement via une configuration manuelle.
13. Quel protocole est utilisé par un ordinateur pour trouver l’adresse MAC de la passerelle par défaut sur un réseau Ethernet?
- ARP
- TCP
- UDP
- DHCP
Explication : TCP fournit un service fiable de livraison des données. UDP fournit des données peu fiables. DHCP est utilisé pour l’attribution automatique des adresses IP. ARP est utilisé pour détecter l’adresse MAC d’un périphérique sur le réseau Ethernet.
14. Quelle portion de l’adresse de couche réseau un routeur utilise-t-il pour transférer les paquets?
- partie réseau
- partie hôte
- adresse de passerelle
- adresse de diffusion
Explication : Une adresse de couche réseau se compose de deux parties, les parties réseau et hôte. Les routeurs ne sont pas préoccupés par la livraison des paquets aux hôtes. Les routeurs distribuent les paquets au réseau dont un hôte de destination est membre.

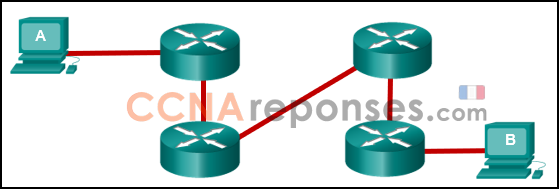

15. Reportez-vous à l’illustration. Le poste de travail A envoie un paquet IP au poste de travail B. Quelles sont les deux instructions qui décrivent l’encapsulation du paquet lors de son passage sur le réseau? (Choisissez deux propositions.)
- L’adresse source de couche 3 est modifiée lorsqu’elle est reçue sur chaque routeur.
- L’en-tête de couche 3 est supprimé du paquet lorsqu’il est reçu sur chaque routeur.
- L’en-tête de couche 2 de la trame est réassemblé lorsqu’elle est transmise par chaque routeur.
- L’en-tête de couche 2 est supprimé de la trame lorsqu’elle est reçue par chaque routeur.
- L’adresse de destination de la couche 2 de la trame ne change pas lors de son transfert.
Explication : Lorsqu’un routeur reçoit une trame sur une interface, il supprime les informations d’en-tête de trame de la couche 2 de la trame. Il vérifie la table de routage pour déterminer quelle interface utiliser pour envoyer le paquet à sa destination. Une fois l’interface connue, le paquet est encapsulé avec un nouvel en-tête de trame contenant différentes adresses MAC de source et de destination.
16. Quelles sont les fonctions d’un routeur? (Choisissez deux réponses.)
- Il contrôle le flux de données via l’utilisation des adresses de couche 2.
- Il détermine le meilleur chemin pour envoyer les paquets.
- Il assure la segmentation au niveau de la couche 2.
- Il conçoit une table de routage en fonction des requêtes ARP.
- Un routeur relie plusieurs réseaux IP.
Explication : Les routeurs connectent plusieurs réseaux, déterminent le meilleur chemin pour envoyer les paquets et transmettent les paquets selon l’adresse IP de destination.
17. Lorsqu’un routeur reçoit un paquet, quelles informations vérifie-t-il afin de transmettre le paquet à une destination distante?
- Adresse MAC de destination
- Adresse MAC d’origine
- Adresse IP de destination
- Adresse IP de source
Explication : Lorsqu’un routeur reçoit un paquet, il vérifie l’adresse de destination puis il utilise la table de routage pour rechercher le meilleur chemin vers ce réseau.
18. Pourquoi est-il important que le routeur maintienne une table de routage précise?
- pour identifier tous les routeurs d’un grand réseau
- pour fournir des informations d’adressage de couche 2 pour le saut suivant
- pour empêcher les diffusions sur le LAN
- pour déterminer le meilleur chemin pour atteindre le réseau de destination
Explication : Les routeurs utilisent des tables de routage pour enregistrer des informations. Les tables de routage incluent les adresses des réseaux et le meilleur chemin pour atteindre ces réseaux.
19. Reportez-vous à l’illustration. Que fait le routeur après avoir déterminé qu’un paquet de données du réseau 1 doit être transféré vers le réseau 2?
- Il envoie la trame avec les mêmes informations que celles qui ont été reçues.
- Il réassemble à la fois le paquet et la trame avec des adresses IP et MAC de destination différentes.
- Il réassemble le paquet de données avec des adresses IP différentes de celles du paquet de données d’origine.
- Il réassemble la trame avec des adresses MAC différentes de la trame d’origine.
Explication : Lorsqu’un routeur reçoit une trame sur une interface, il supprime l’en-tête contenant les adresses MAC source et de destination de la trame. Le routeur vérifie la table de routage pour déterminer l’interface à utiliser pour envoyer le paquet à sa destination. Le paquet est ensuite encapsulé dans une nouvelle trame, avec des informations d’en-tête différentes.

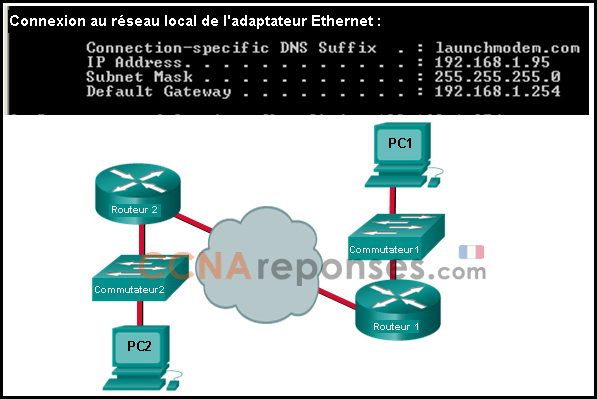

20. Reportez-vous à l’illustration. Considérez la configuration de l’adresse IP affichée à partir de PC1. Qu’est-ce qu’une description de l’adresse de passerelle par défaut?
- C’est l’adresse IP de Commutateur 1 qui connecte PC1 à d’autres périphériques sur le même réseau local.
- C’est l’adresse IP de l’interface du Routeur 1 qui connecte l’entreprise à Internet.
- Il s’agit de l’adresse IP du périphérique réseau du fournisseur de services Internet situé dans le cloud.
- C’est l’adresse IP de l’interface du Routeur 1 qui connecte le réseau local PC1 au Routeur 1.
Explication : La passerelle par défaut est utilisée pour acheminer les paquets destinés aux réseaux distants. L’adresse IP de la passerelle par défaut est l’adresse du premier périphérique de couche 3 (l’interface du routeur) qui se connecte au même réseau.
21. Quel est l’objectif de l’ARP dans un réseau IPv4?
- transférer les données selon l’adresse MAC de destination
- transférer les données selon l’adresse IP de destination
- créer la table d’adresses MAC dans un commutateur à partir des informations collectées
- obtenir une adresse MAC spécifique lorsqu’une adresse IP est connue
Explication : L’ARP effectue deux fonctions:
- Pour obtenir une adresse MAC spécifique lorsqu’une adresse IP est connue, en diffusant un message de requête ARP à tous les appareils d’un réseau Ethernet particulier
- Utiliser les informations recueillies pour créer un tableau affichable des correspondances entre les adresses IP et les adresses MAC
22. Quelles sont les deux fonctions principales d’un routeur? (Choisissez deux réponses.)
- Choix des chemins
- Résolution de noms de domaine
- Transmission de paquets
- Attribution d’adresses MAC
Explication : Le routeur accepte le paquet, accède à sa table de routage pour déterminer que l’interface de sortie appropriée est adaptée à l’adresse de destination. Le routeur transfère ensuite le paquet hors de cette interface.
