1.0.5 – Packet Tracer – Exploration en mode logique et physique

24/10/2022Updated:02/08/2026Aucun commentaire CCNA v7 #1
Copy Link Facebook Twitter WhatsApp Telegram Pinterest LinkedIn Email Reddit VKontakte

Contents

  1. 1.5.5 Packet Tracer – Représentation du réseau (Version de l’instructeur – Packet Tracer optionnel)
    1. 1.5.7 Packet Tracer – Représentation du réseau
  2. Topologie
  3. Objectifs
    1. Étape 1: Identifier les composants courants d’un réseau tel que représentés dans Packet Tracer.
    2. Étape 2: Expliquer le but des appareils.
    3. Étape 3: Comparer et contraster les LAN et les WAN.
  4. Défi
  5. Télécharger le fichier Packet Tracer (.pka):
  6. 1.0.5 - Packet Tracer - Exploration en mode logique et physique .pka

1.5.5 Packet Tracer – Représentation du réseau (Version de l’instructeur – Packet Tracer optionnel)

1.5.7 Packet Tracer – Représentation du réseau

Remarque de l’instructeur: Le texte en couleur rouge ou surligné en vert n’apparaît que dans la copie de l’instructeur.
Tous les clients ont une connectivité complète aux serveurs. Pour la diversité des trames, l’environnement n’est pas entièrement réaliste. Par exemple:

  • NAT et PAT overload sont tous deux utilisés sur le réseau Branch, mais le réseau Central 10.X.X.X est partagé publiquement.
  • There is a separate DNS server in the 172 network because the computers cannot use the filer server’s public address. The simulated DNS server, unlike BIND, is basic and does not forward requests that it does not know to a root server. Therefore, the A records are duplicated.
  • EIGRP s’exécute dans le cloud, au lieu de BGP.
  • Le commutateur Branch fournit DHCP, simplement parce qu’il peut. Cela rend ce côté de la simulation différent du côté Central.
  • Le cloud comprend deux serveurs. Un serveur utilise la bonne IP (netacad.com). L’autre serveur utilise la bonne IP du DNS de Google.
  • Les mots de passe du routeur sont « cisco » et « class », mais il y a une « bannière motd » et une « bannière login » qui fournissent facilement les mots de passe.
  • Les commutateurs S1 et S2 ont l’arbre s’étendant PVST activé. Chacun a un port de blocage différent, donc toutes les connexions sont vertes.

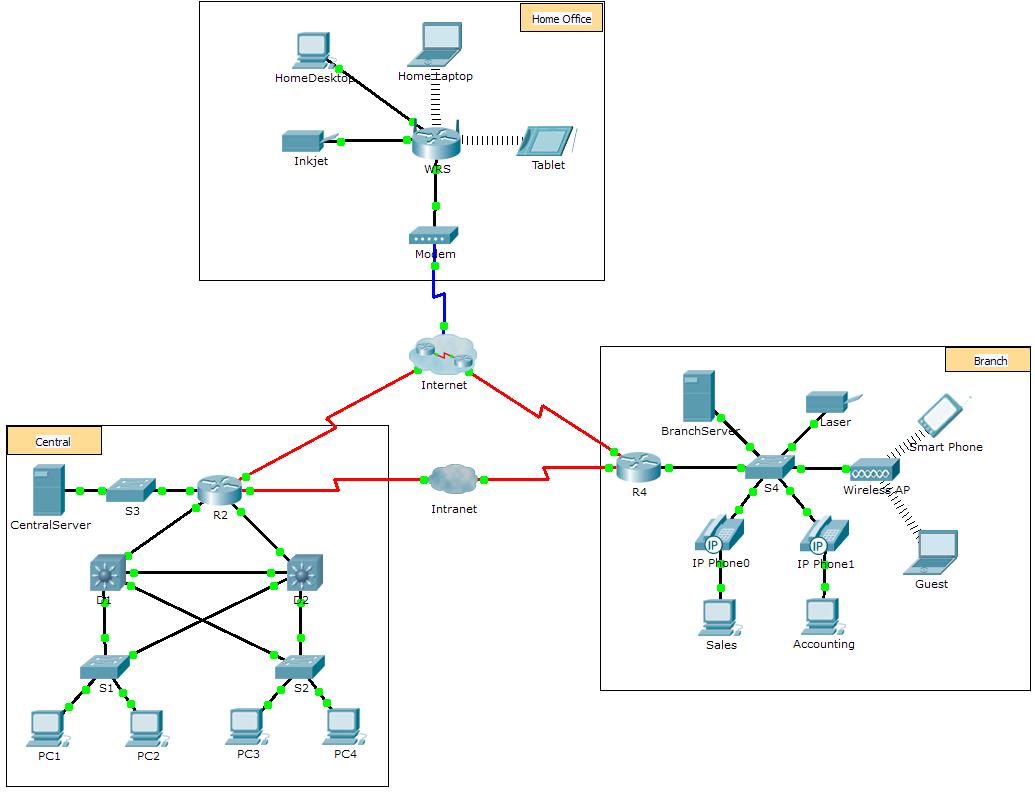

Topologie

1.5.7 Packet Tracer - Network Representation
1.5.7 Packet Tracer – Représentation du réseau

Objectifs

Le modèle de réseau de cette activité incorpore de nombreuses technologies que vous maîtriserez dans vos études CCNA. Il représente une version simplifiée de ce qu’un réseau commercial petit à moyen pourrait ressembler. N’hésitez pas à explorer le réseau vous-même. Quand vous êtes prêt, passez par les étapes suivantes et répondez aux questions.

Remarque: Il n’est pas important que vous compreniez tout ce que vous voyez et faites dans cette activité. N’hésitez pas à explorer le réseau vous-même. Si vous souhaitez procéder de manière plus systématique, suivez les étapes ci-dessous. Répondez aux questions du mieux que vous pouvez.

Étape 1: Identifier les composants courants d’un réseau tel que représentés dans Packet Tracer.

    • a. La barre d’outils d’icônes dans le coin inférieur gauche comporte diverses catégories de composants réseau. Vous devriez voir des catégories correspondant aux appareils intermédiaires, aux appareils d’extrémité et aux médias. La catégorie Connections (avec l’icône d’éclair) représente les supports réseau pris en charge par Packet Tracer. Il y a aussi une catégorie End Devices et deux catégories spécifiques à Packet Tracer: Custom Made Devices et Multiuser Connection.
    • b. Énumérez les catégories d’appareils intermédiaires.

Routers, Switches, Hubs, Wireless Devices, and WAN Emulation

    • c. Sans entrer dans le cloud Internet ou Intranet, combien d’icônes dans la topologie représentent des appareils d’extrémité (une seule connexion les menant)?

15

    • d. Sans compter les deux nuages, combien d’icônes dans la topologie représentent des appareils intermédiaires (plusieurs connexions les menant)?

11

    • e. Combien d’appareils d’extrémité ne sont pas des ordinateurs de bureau?

8

    • f. Combien de types différents de connexions médias sont utilisés dans cette topologie de réseau?

4

Étape 2: Expliquer le but des appareils.

  • a. Dans Packet Tracer, seul l’appareil Server-PT peut agir comme serveur. Les PC de bureau ou portable ne peuvent pas agir comme serveur. En fonction de vos études jusqu’à présent, expliquez le modèle client-serveur.
    In modern networks, a host can act as a client, a server, or both. Software installed on the host determines the role it plays on the network. Servers are hosts that have software installed that enables them to provide information and services, like email or web pages, to other hosts on the network. Clients are hosts that have software installed that enables them to request and display the information obtained from the server. A client could also be configured as a server simply by installing server software.
  • b. Énumérez au moins deux fonctions des appareils intermédiaires.
  • Regenerate and retransmit data signals; maintain information about what pathways exist through the network and internetwork; notify other devices of errors and communication failures; Direct data along alternate pathways when there is a link failure; Classify and direct messages according to QoS priorities; Permit or deny the flow of data, based on security settings.
  • c. Énumérez au moins deux critères pour choisir un type de média réseau.
  • The distance the media can successfully carry a signal. The environment in which the media is to be installed. The amount of data and the speed at which it must be transmitted. The cost of the media and installation.

Étape 3: Comparer et contraster les LAN et les WAN.

    • a. Expliquez la différence entre un LAN et un WAN. Donnez des exemples de chacun.

LANs provide access to end users in a small geographical area. A home office or school campus are examples of LANs. WANs provide access to users in a wide geographical area over long distances spanning a few miles to thousands of miles. A Metropolitan Area Network and the Internet are examples of WANs. A company’s intranet may also connect multiple remote sites using a WAN.

    • b. Dans le réseau Packet Tracer, combien de WAN voyez-vous? Il y en a deux: les WAN Internet et Intranet.
    • c. Combien de LAN voyez-vous?

There are three, easily identifiable because each has a border and label.

    • d. Internet dans ce réseau Packet Tracer est trop simplifiée et ne représente pas la structure et la forme d’Internet réel. Décrivez brièvement Internet.

The Internet is mostly used when we need to communicate with a resource on another network. The Internet is a global mesh of interconnected networks (internetworks).

    • e. Quels sont les moyens courants pour un utilisateur domestique de se connecter à Internet?

Cable, DSL, dial-up, cellular, and satellite.

    • f. Quelles sont les méthodes courantes utilisées par les entreprises pour se connecter à Internet dans votre région?

Dedicated leased line, Metro-E, DSL, Cable, Satellite

Défi

Maintenant que vous avez eu l’occasion d’explorer le réseau représenté dans l’activité 1.5.7 Packet Tracer – Représentation du réseau, vous avez peut-être acquis quelques compétences que vous aimeriez essayer. Ou peut-être aimeriez-vous avoir l’occasion d’explorer ce réseau plus en détail. Sachant que la plupart de ce que vous voyez et expérimentez dans Packet Tracer dépasse actuellement votre niveau de compétence, voici quelques défis que vous pourriez essayer. Ne vous inquiétez pas si vous ne pouvez pas tous les faire. Vous serez bientôt un utilisateur maître de Packet Tracer et un concepteur de réseau.

  • Ajoutez un appareil d’extrémité à la topologie et connectez-le à l’un des LAN avec une connexion médias. Qu’est-ce que cet appareil doit faire d’autre pour envoyer des données à d’autres utilisateurs finaux? Pouvez-vous fournir les informations? Y a-t-il un moyen de vérifier que vous avez correctement connecté l’appareil?
  • Ajoutez un nouvel appareil intermédiaire à l’un des réseaux et connectez-le à l’un des LAN ou WAN avec une connexion médias. Qu’est-ce que cet appareil doit faire d’autre pour servir d’intermédiaire à d’autres appareils du réseau?
  • Ouvrez une nouvelle instance de Packet Tracer. Créez un nouveau réseau avec au moins deux LAN connectés par un WAN. Connectez tous les appareils. Enquêter sur l’activité Packet Tracer originale pour voir ce que vous devrez peut-être faire pour que votre nouveau réseau soit fonctionnel. Enregistrez vos pensées et enregistrez votre fichier Packet Tracer. Vous voudrez peut-être revisiter votre réseau plus tard après avoir maîtrisé quelques compétences supplémentaires.

Télécharger le fichier Packet Tracer (.pka):

Icône

1.0.5 - Packet Tracer - Exploration en mode logique et physique .pka

1 fichier·s 22.87 MB
Télécharger
