11.10.1 – Packet Tracer – Concevoir et mettre en œuvre un système d’adressage VLSM

26/10/2022Updated:19/08/2026Aucun commentaire CCNA v7 #1
Copy Link Facebook Twitter WhatsApp Telegram Pinterest LinkedIn Email Reddit VKontakte

Contents

  1. 11.10.1 Packet Tracer – Concevoir et mettre en œuvre un système d’adressage VLSM Version de l’instructeur
  2. Scénario 1 - Adresse réseau: 10.1.1.0/24
    1. Topologie
    2. Tableau d'adressage
    3. Objectifs
    4. Contexte / Scénario
    5. Instructions
    6. Exigences
      1. East
      2. West
      3. ES-1
      4. ES-2
      5. WS-1
      6. WS-2
  3. Scénario 2 - Adresse réseau: 172.19.67.0/24
    1. Topologie
    2. Tableau d'adressage
    3. Objectifs
    4. Contexte / Scénario
    5. Instructions
    6. Exigences
      1. HQ
      2. Remote
      3. HQ-1
      4. HQ-2
      5. Remote-1
      6. Remote-2
  4. Scénario 3 - Adresse réseau: 192.168.203.0/24
    1. Topologie
    2. Tableau d'adressage
    3. Objectifs
    4. Contexte / Scénario
    5. Instructions
    6. Exigences
      1. Police
      2. Schools
      3. PD-1
      4. PD-2
      5. PS-101
      6. PS-115
    7. Télécharger le fichier Packet Tracer (.pka) complété (100%)
    8. 11.10.1 - Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM .pka

11.10.1 Packet Tracer – Concevoir et mettre en œuvre un système d’adressage VLSM Version de l’instructeur

  • Scénario 1
  • Scénario 2
  • Scénario 3

Scénario 1 - Adresse réseau: 10.1.1.0/24

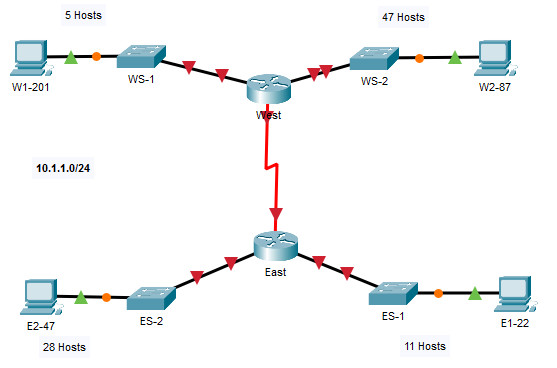

Topologie

Tableau d'adressage

Périphérique Interface Adresse Masque de sous-réseau Passerelle par défaut
East G0/0 10.1.1.97 255.255.255.240 N/A
G0/1 10.1.1.65 255.255.255.224 N/A
S0/0/0 10.1.1.121 255.255.255.252 N/A
West G0/0 10.1.1.113 255.255.255.248 N/A
G0/1 10.1.1.1 255.255.255.192 N/A
S0/0/0 10.1.1.122 255.255.255.252 N/A
ES-1 VLAN 1 10.1.1.98 255.255.255.240 10.1.1.97
ES-2 VLAN 1 10.1.1.66 255.255.255.224 10.1.1.65
WS-1 VLAN 1 10.1.1.114 255.255.255.248 10.1.1.113
WS-2 VLAN 1 10.1.1.2 255.255.255.192 10.1.1.1
PC E1-22 NIC 10.1.1.110 255.255.255.240 10.1.1.97
PC E2-47 NIC 10.1.1.94 255.255.255.224 10.1.1.65
PC W1-201 NIC 10.1.1.118 255.255.255.248 10.1.1.113
PC W2-87 NIC 10.1.1.62 255.255.255.192 10.1.1.1

Objectifs

Dans ce TP, vous allez concevoir un système d'adressage VLSM en fonction de l'adresse réseau et des exigences de l'hôte. Vous allez configurer l'adressage sur les routeurs, les commutateurs et les hôtes réseau.

  • Concevoir un système d'adressage IP VLSM en fonction des besoins.
  • Configurer l'adressage sur les périphériques réseau et les hôtes.
  • Vérifier la connectivité IP.
  • Résoudre les problèmes de connectivité selon les besoins.

Contexte / Scénario

Vous avez été invité à concevoir, mettre en œuvre et tester un système d'adressage pour un client. Le client vous a donné l'adresse réseau qui convient au réseau, à la topologie et aux exigences de l'hôte. Vous allez mettre en œuvre et tester votre conception.

Instructions

Vous avez reçu l'adresse du réseau 10.1.1.0/24 de votre client. Les exigences relatives à l'hôte sont:

Exigences

Exigences relatives à l'hôte:

Réseau local (LAN) Nombre d'adresses requises
WS-2 LAN 47
ES-2 LAN 28
ES-1 LAN 11
WS-1 LAN 5

Exigences de conception

  • Créer la conception de l'adressage. Suivez les directives fournies dans le programme d'études concernant l'ordre des sous-réseaux.
  • Les sous-réseaux doivent être contigus. Il ne doit pas y avoir d'espace d'adressage inutilisé entre les sous-réseaux.
  • Fournissez le sous-réseau le plus efficace possible pour la liaison point à point entre les routeurs.
  • Documentez votre conception dans un tableau tel que celui ci-dessous.
Description du sous-réseau Nombre d'hôtes nécessaires Adresse réseau/CIDR Première adresse d'hôte utilisable Dernière adresse d'hôte utilisable Adresse de diffusion
Réseau LAN WS-2 47 10.1.1.0/26 10.1.1.1 10.1.1.62 10.1.1.63
Réseau LAN ES-2 28 10.1.1.64/27 10.1.1.65 10.1.1.94 10.1.1.95
Réseau LAN ES-1 11 10.1.48.96/28 10.1.1.97 10.1.1.110 10.1.1.111
Réseau LAN WS-1 5 10.1.48.112/29 10.1.1.113 10.1.1.118 10.1.1.119
Liaison WAN 2 10.1.48.120/30 10.1.1.121 10.1.1.122 10.1.1.123

💡 Conseil: Avez-vous du mal à effectuer un découpage en sous-réseaux? Essayez notre calculatrice VLSM en ligne pour vérifier rapidement vos résultats!

Exigences de configuration

Remarque: Vous allez configurer l'adressage sur tous les périphériques et hôtes du réseau.

  • Attribuez les premières adresses IP utilisables dans les sous-réseaux appropriés à East pour les deux liaisons LAN et la liaison WAN.
  • Attribuez les premières adresses IP utilisables dans les sous-réseaux appropriés à West pour les deux liaisons LAN. Attribuez la dernière adresse IP utilisable pour la liaison WAN.
  • Attribuez les deuxièmes adresses IP utilisables dans les sous-réseaux appropriés aux commutateurs.
  • L'interface de gestion du commutateur doit être accessible depuis les hôtes de tous les réseaux locaux.
  • Attribuez les dernières adresses IP utilisables dans les sous-réseaux appropriés aux hôtes.

Si la conception et la mise en œuvre de l'adressage sont correctes, tous les hôtes et périphériques doivent être accessibles sur le réseau.

East

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR ROUTER East  |  SCENARIO 1 (network 10.1.1.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 1. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer toutes les interfaces (deux LAN + liaison WAN en série).
! --------------------------------------------------------------

!--- G0/0 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/0
 ip address 10.1.1.97 255.255.255.240
 no shutdown
 exit

!--- G0/1 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/1
 ip address 10.1.1.65 255.255.255.224
 no shutdown
 exit

!--- S0/0/0 - Liaison WAN vers l'autre routeur.
interface s0/0/0
 ip address 10.1.1.121 255.255.255.252
 no shutdown
 exit

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; show ip route
! ==============================================================

West

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR ROUTER West  |  SCENARIO 1 (network 10.1.1.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 1. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer toutes les interfaces (deux LAN + liaison WAN en série).
! --------------------------------------------------------------

!--- G0/0 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/0
 ip address 10.1.1.113 255.255.255.248
 no shutdown
 exit

!--- G0/1 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/1
 ip address 10.1.1.1 255.255.255.192
 no shutdown
 exit

!--- S0/0/0 - Liaison WAN vers l'autre routeur.
interface s0/0/0
 ip address 10.1.1.122 255.255.255.252
 no shutdown
 exit

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; show ip route
! ==============================================================

ES-1

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH ES-1  |  SCENARIO 1 (network 10.1.1.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 1. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 10.1.1.98 255.255.255.240
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 10.1.1.97

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 10.1.1.97
! ==============================================================

ES-2

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH ES-2  |  SCENARIO 1 (network 10.1.1.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 1. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 10.1.1.66 255.255.255.224
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 10.1.1.65

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 10.1.1.65
! ==============================================================

WS-1

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH WS-1  |  SCENARIO 1 (network 10.1.1.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 1. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 10.1.1.114 255.255.255.248
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 10.1.1.113

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 10.1.1.113
! ==============================================================

WS-2

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH WS-2  |  SCENARIO 1 (network 10.1.1.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 1. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 10.1.1.2 255.255.255.192
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 10.1.1.1

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 10.1.1.1
! ==============================================================

Scénario 2 - Adresse réseau: 172.19.67.0/24

Topologie

Tableau d'adressage

Périphérique Interface Adresse Masque de sous-réseau Passerelle par défaut
HQ G0/0 172.19.67.1 255.255.255.224 N/A
G0/1 172.19.67.33 255.255.255.224 N/A
S0/0/0 172.19.67.97 255.255.255.252 N/A
Remote G0/0 172.19.67.65 255.255.255.240 N/A
G0/1 172.19.67.81 255.255.255.240 N/A
S0/0/0 172.19.67.98 255.255.255.252 N/A
HQ-1 VLAN 1 172.19.67.2 255.255.255.224 172.19.67.1
HQ-2 VLAN 1 172.19.67.34 255.255.255.224 172.19.67.33
Remote-1 VLAN 1 172.19.67.66 255.255.255.240 172.19.67.65
Remote-2 VLAN 1 172.19.67.82 255.255.255.240 172.19.67.81
WS116 NIC 172.19.67.30 255.255.255.224 172.19.67.1
WS145 NIC 172.19.67.62 255.255.255.224 172.19.67.33
WS203 NIC 172.19.67.78 255.255.255.240 172.19.67.65
WS234 NIC 172.19.67.94 255.255.255.240 172.19.67.81

Objectifs

Dans ce TP, vous allez concevoir un système d'adressage VLSM en fonction de l'adresse réseau et des exigences de l'hôte. Vous allez configurer l'adressage sur les routeurs, les commutateurs et les hôtes réseau.

  • Concevoir un système d'adressage IP VLSM en fonction des besoins.
  • Configurer l'adressage sur les périphériques réseau et les hôtes.
  • Vérifier la connectivité IP.
  • Résoudre les problèmes de connectivité selon les besoins.

Contexte / Scénario

Vous avez été invité à concevoir, mettre en œuvre et tester un système d'adressage pour un client. Le client vous a donné l'adresse réseau qui convient au réseau, à la topologie et aux exigences de l'hôte. Vous allez mettre en œuvre et tester votre conception.

Instructions

Vous avez reçu l'adresse du réseau 172.19.67.0/24 de votre client. Les exigences relatives à l'hôte sont:

Exigences

Exigences relatives à l'hôte:

Réseau local (LAN) Nombre d'adresses requises
HQ-1 LAN 19
HQ-2 LAN 23
Remote-1 LAN 11
Remote-2 LAN 7

Exigences de conception

  • Créer la conception de l'adressage. Suivez les directives fournies dans le programme d'études concernant l'ordre des sous-réseaux.
  • Les sous-réseaux doivent être contigus. Il ne doit pas y avoir d'espace d'adressage inutilisé entre les sous-réseaux.
  • Fournissez le sous-réseau le plus efficace possible pour la liaison point à point entre les routeurs.
  • Documentez votre conception dans un tableau tel que celui ci-dessous.
Description du sous-réseau Nombre d'hôtes nécessaires Adresse réseau/CIDR Première adresse d'hôte utilisable Dernière adresse d'hôte utilisable Adresse de diffusion
Réseau LAN HQ-1 19 172.19.67.0/27 172.19.67.1 172.19.67.30 172.19.67.31
Réseau LAN HQ-2 23 172.19.67.32/27 172.19.67.33 172.19.67.62 172.19.67.63
Réseau LAN Remote-1 11 172.19.67.64/28 172.19.67.65 172.19.67.78 172.19.67.79
Réseau LAN Remote-2 7 172.19.67.80/28 172.19.67.81 172.19.67.94 172.19.67.95
Liaison WAN 2 172.19.67.96/30 172.19.67.97 172.19.67.98 172.19.67.99

Pro Tip: Struggling with subnetting? Try our VLSM Calculator Online to quickly check your results!

Exigences de configuration

Remarque: Vous allez configurer l'adressage sur tous les périphériques et hôtes du réseau.

  • Attribuez les premières adresses IP utilisables dans les sous-réseaux appropriés à HQ pour les deux liaisons LAN et la liaison WAN.
  • Attribuez les premières adresses IP utilisables dans les sous-réseaux appropriés à Remote pour les deux liaisons LAN. Attribuez la dernière adresse IP utilisable pour la liaison WAN.
  • Attribuez les deuxièmes adresses IP utilisables dans les sous-réseaux appropriés aux commutateurs.
  • L'interface de gestion du commutateur doit être accessible depuis les hôtes de tous les réseaux locaux.
  • Attribuez les dernières adresses IP utilisables dans les sous-réseaux appropriés aux hôtes.

Si la conception et la mise en œuvre de l'adressage sont correctes, tous les hôtes et périphériques doivent être accessibles sur le réseau.

HQ

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR ROUTER HQ  |  SCENARIO 2 (network 172.19.67.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 2. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer toutes les interfaces (deux LAN + liaison WAN en série).
! --------------------------------------------------------------

!--- G0/0 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/0
 ip address 172.19.67.1 255.255.255.224
 no shutdown
 exit

!--- G0/1 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/1
 ip address 172.19.67.33 255.255.255.224
 no shutdown
 exit

!--- S0/0/0 - Liaison WAN vers l'autre routeur.
interface s0/0/0
 ip address 172.19.67.97 255.255.255.252
 no shutdown
 exit

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; show ip route
! ==============================================================

Remote

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR ROUTER Remote  |  SCENARIO 2 (network 172.19.67.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 2. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer toutes les interfaces (deux LAN + liaison WAN en série).
! --------------------------------------------------------------

!--- G0/0 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/0
 ip address 172.19.67.65 255.255.255.240
 no shutdown
 exit

!--- G0/1 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/1
 ip address 172.19.67.81 255.255.255.240
 no shutdown
 exit

!--- S0/0/0 - Liaison WAN vers l'autre routeur.
interface s0/0/0
 ip address 172.19.67.98 255.255.255.252
 no shutdown
 exit

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; show ip route
! ==============================================================

HQ-1

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH HQ-1  |  SCENARIO 2 (network 172.19.67.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 2. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 172.19.67.2 255.255.255.224
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 172.19.67.1

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 172.19.67.1
! ==============================================================

HQ-2

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH HQ-2  |  SCENARIO 2 (network 172.19.67.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 2. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 172.19.67.34 255.255.255.224
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 172.19.67.33

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 172.19.67.33
! ==============================================================

Remote-1

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH Remote-1  |  SCENARIO 2 (network 172.19.67.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 2. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 172.19.67.66 255.255.255.240
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 172.19.67.65

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 172.19.67.65
! ==============================================================

Remote-2

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH Remote-2  |  SCENARIO 2 (network 172.19.67.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 2. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 172.19.67.82 255.255.255.240
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 172.19.67.81

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 172.19.67.81
! ==============================================================

Scénario 3 - Adresse réseau: 192.168.203.0/24

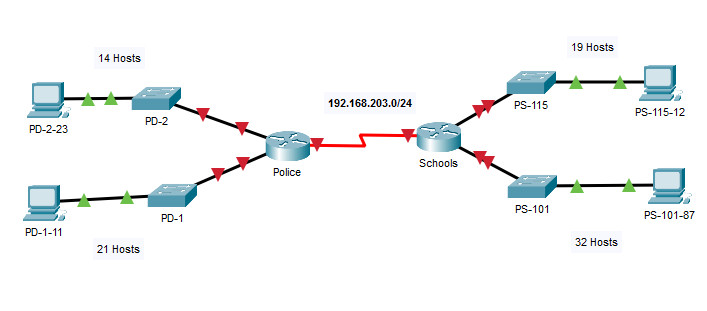

Topologie

11.10.1 Packet Tracer - Design and Implement a VLSM Addressing Scheme
11.10.1 Packet Tracer - Design and Implement a VLSM Addressing Scheme

Tableau d'adressage

Périphérique Interface Adresse Masque de sous-réseau Passerelle par défaut
Police G0/0 192.168.203.129 255.255.255.240 N/A
G0/1 192.168.203.97 255.255.255.224 N/A
S0/0/0 192.168.203.145 255.255.255.252 N/A
Schools G0/0 192.168.203.65 255.255.255.224 N/A
G0/1 192.168.203.1 255.255.255.192 N/A
S0/0/0 192.168.203.146 255.255.255.252 N/A
PD-1 VLAN 1 192.168.203.130 255.255.255.240 192.168.203.129
PD-2 VLAN 1 192.168.203.98 255.255.255.224 192.168.203.97
PS-101 VLAN 1 192.168.203.66 255.255.255.224 192.168.203.65
PS-115 VLAN 1 192.168.203.2 255.255.255.192 192.168.203.1
PD-1-11 NIC 192.168.203.142 255.255.255.240 192.168.203.129
PD-2-23 NIC 192.168.203.126 255.255.255.224 192.168.203.97
PS-101-87 NIC 192.168.203.94 255.255.255.224 192.168.203.65
PS-115-12 NIC 192.168.203.62 255.255.255.192 192.168.203.1

Objectifs

Dans ce TP, vous allez concevoir un système d'adressage VLSM en fonction de l'adresse réseau et des exigences de l'hôte. Vous allez configurer l'adressage sur les routeurs, les commutateurs et les hôtes réseau.

  • Concevoir un système d'adressage IP VLSM en fonction des besoins.
  • Configurer l'adressage sur les périphériques réseau et les hôtes.
  • Vérifier la connectivité IP.
  • Résoudre les problèmes de connectivité selon les besoins.

Contexte / Scénario

Vous avez été invité à concevoir, mettre en œuvre et tester un système d'adressage pour un client. Le client vous a donné l'adresse réseau qui convient au réseau, à la topologie et aux exigences de l'hôte. Vous allez mettre en œuvre et tester votre conception.

Instructions

Vous avez reçu l'adresse du réseau 192.168.203.0/24 de votre client. Les exigences relatives à l'hôte sont:

Exigences

Exigences relatives à l'hôte:

Réseau local (LAN) Nombre d'adresses requises
PS-101 LAN 32
PD-1 LAN 21
PS-115 LAN 19
PD-2 LAN 14

Exigences de conception

  • Créer la conception de l'adressage. Suivez les directives fournies dans le programme d'études concernant l'ordre des sous-réseaux.
  • Les sous-réseaux doivent être contigus. Il ne doit pas y avoir d'espace d'adressage inutilisé entre les sous-réseaux.
  • Fournissez le sous-réseau le plus efficace possible pour la liaison point à point entre les routeurs.
  • Documentez votre conception dans un tableau tel que celui ci-dessous.
Description du sous-réseau Nombre d'hôtes nécessaires Adresse réseau/CIDR Première adresse d'hôte utilisable Dernière adresse d'hôte utilisable Adresse de diffusion
Réseau LAN PS-101 32 192.168.203.0/26 192.168.203.1 192.168.203.62 192.168.203.63
Réseau LAN PD-1 21 192.168.203.64/27 192.168.203.65 192.168.203.94 192.168.203.95
Réseau LAN PS-115 19 192.168.203.96/27 192.168.203.97 192.168.203.126 192.168.203.127
Réseau LAN PD-2 14 192.168.203.128/28 192.168.203.129 192.168.203.142 192.168.203.143
Liaison WAN 2 192.168.203.144/30 192.168.203.145 192.168.203.146 192.168.203.147

Pro Tip: Struggling with subnetting? Try our VLSM Calculator Online to quickly check your results!

Exigences de configuration

Remarque: Vous allez configurer l'adressage sur tous les périphériques et hôtes du réseau.

  • Attribuez les premières adresses IP utilisables dans les sous-réseaux appropriés à Police pour les deux liaisons LAN et la liaison WAN.
  • Attribuez les premières adresses IP utilisables dans les sous-réseaux appropriés à Schools pour les deux liaisons LAN. Attribuez la dernière adresse IP utilisable pour la liaison WAN.
  • Attribuez les deuxièmes adresses IP utilisables dans les sous-réseaux appropriés aux commutateurs.
  • L'interface de gestion du commutateur doit être accessible depuis les hôtes de tous les réseaux locaux.
  • Attribuez les dernières adresses IP utilisables dans les sous-réseaux appropriés aux hôtes.

Si la conception et la mise en œuvre de l'adressage sont correctes, tous les hôtes et périphériques doivent être accessibles sur le réseau.

Police

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR ROUTER Police  |  SCENARIO 3 (network 192.168.203.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 3. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer toutes les interfaces (deux LAN + liaison WAN en série).
! --------------------------------------------------------------

!--- G0/0 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/0
 ip address 192.168.203.129 255.255.255.240
 no shutdown
 exit

!--- G0/1 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/1
 ip address 192.168.203.97 255.255.255.224
 no shutdown
 exit

!--- S0/0/0 - Liaison WAN vers l'autre routeur.
interface s0/0/0
 ip address 192.168.203.145 255.255.255.252
 no shutdown
 exit

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; show ip route
! ==============================================================

Schools

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR ROUTER Schools  |  SCENARIO 3 (network 192.168.203.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 3. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer toutes les interfaces (deux LAN + liaison WAN en série).
! --------------------------------------------------------------

!--- G0/0 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/0
 ip address 192.168.203.65 255.255.255.224
 no shutdown
 exit

!--- G0/1 - LAN (première adresse d'hôte utilisable de son sous-réseau).
interface g0/1
 ip address 192.168.203.1 255.255.255.192
 no shutdown
 exit

!--- S0/0/0 - Liaison WAN vers l'autre routeur.
interface s0/0/0
 ip address 192.168.203.146 255.255.255.252
 no shutdown
 exit

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; show ip route
! ==============================================================

PD-1

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH PD-1  |  SCENARIO 3 (network 192.168.203.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 3. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 192.168.203.130 255.255.255.240
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 192.168.203.129

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 192.168.203.129
! ==============================================================

PD-2

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH PD-2  |  SCENARIO 3 (network 192.168.203.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 3. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 192.168.203.98 255.255.255.224
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 192.168.203.97

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 192.168.203.97
! ==============================================================

PS-101

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH PS-101  |  SCENARIO 3 (network 192.168.203.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 3. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 192.168.203.66 255.255.255.224
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 192.168.203.65

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 192.168.203.65
! ==============================================================

PS-115

! ==============================================================
!--- 11.10.1 Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM
!--- ANSWER SCRIPT FOR SWITCH PS-115  |  SCENARIO 3 (network 192.168.203.0/24)
!--- Activité ALÉATOIRE (27 isomorphes). Ceci correspond au schéma d'adressage du SCÉNARIO 3. Vérifiez VOTRE adresse réseau par rapport au tableau d'adressage; les noms de périphériques peuvent différer (affectés indépendamment).
! ==============================================================

enable
configure terminal

! --------------------------------------------------------------
!--- Configurer l'interface de gestion VLAN 1 et la passerelle par défaut.
! --------------------------------------------------------------

!--- IP VLAN 1 (deuxième adresse d'hôte utilisable de son LAN), puis activez.
interface vlan 1
 ip address 192.168.203.2 255.255.255.192
 no shutdown
 exit

!--- Passerelle par défaut (l'interface LAN du routeur sur ce sous-réseau) pour que le commutateur soit accessible depuis d'autres LAN.
ip default-gateway 192.168.203.1

end

! --------------------------------------------------------------
!--- Enregistrer la configuration en cours d'exécution au démarrage.
! --------------------------------------------------------------
copy running-config startup-config


! ==============================================================
!--- Verification: show ip interface brief ; ping 192.168.203.1
! ==============================================================

Télécharger le fichier Packet Tracer (.pka) complété (100%)

Icône

11.10.1 - Packet Tracer - Concevoir et mettre en œuvre un système d'adressage VLSM .pka

1 fichier·s 672.08 KB
Télécharger
Previous Article11.9.3 – Packet Tracer – Pratique de conception et de mise en œuvre VLSM
Next Article 11.10.2 – Travaux pratiques – Concevoir et mettre en œuvre un système d’adressage VLSM

Articles liés

17.8.5 Questionnaire de module – Conception d’un réseau de petite taille

25/12/2024

16.5.4 Module Questionnaire – Notions de base sur la sécurité des réseaux

25/12/2024

15.6.2 Questionnaire de module – Couche d’application

25/12/2024
S’abonner
Notification pour

0 Comments
Le plus récent
Le plus ancien Le plus populaire
  • Français
Examen Checkpoint CCNA v7
  • CCNA 1
  • CCNA 2
  • CCNA 3
Modules 1 – 3 Examen Checkpoint: Examen sur la connectivité des réseaux de base et les communications
Modules 4 – 7 Examen Checkpoint: Examen sur les concepts d’Ethernet
Modules 8 – 10 Examen Checkpoint: Examen sur la communication entre les réseaux
Modules 11 – 13 Examen Checkpoint: Examen sur l’adressage IP
Modules 14 – 15 Examen Checkpoint: Examen sur les communications des applications du réseau
Modules 16 – 17 Examen Checkpoint: Examen sur la création et la sécurisation d’un réseau de petit taille
ITNv7 Practice Final Exam – Examen blanc final
CCNA 1 Examen final du cours ITNv7
Modules 1 - 4 Examen Checkpoint: Examen des Concepts de Commutation, des VLAN et du Routage Inter-VLAN
Modules 5 - 6 Examen Checkpoint: Examen de Réseaux Redondants
Modules 7 - 9 Examen Checkpoint: Examen des réseaux disponibles et fiables
Modules 10 - 13 Examen Checkpoint: Examen de sécurité de couche 2 et de réseau sans fil (WLAN)
Modules 14 - 16 Examen Checkpoint: Concepts de Routage et Examen de Configuration
SRWEv7 Practice Final Exam – Examen blanc final
CCNA 2 Examen final du cours SRWEv7
Modules 1 – 2 Examen Checkpoint: Concepts et examen de configuration de l’OSPF
Modules 3 – 5 Examen Checkpoint: Examen de la sécurité des réseaux
Modules 6 – 8 Examen Checkpoint: Examen des concepts WAN
Modules 9 – 12 Examen Checkpoint: Examen d’optimisation, de surveillance et de dépannage des réseaux
Modules 13 – 14 Examen Checkpoint: Examen des technologies de réseau émergentes
ENSAv7 Practice Final Exam – Examen blanc final
CCNA 3 Examen final du cours ENSAv7
Examen blanc de certification CCNA (200-301)
© 2026 ccnareponses.

Type above and press Enter to search. Press Esc to cancel.

Défiler vers le haut wpDiscuz
