12.9.1 - Packet Tracer - Mise en œuvre d'un système d'adressage IPv6 divisé en sous-réseaux

12.9.1 – Packet Tracer – Mise en œuvre d’un système d’adressage IPv6 divisé en sous-réseaux

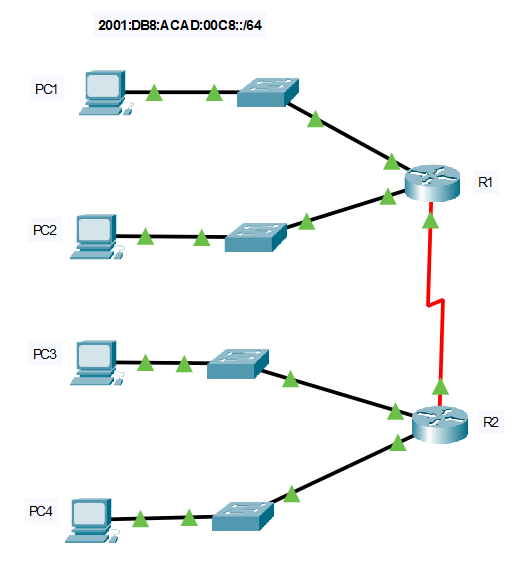

Table d’adressage

Appareil	Interface	Adresse IPv6	Adresse link-local
R1	G0/0	2001:db8:acad:00c8። 1/64	fe80::1
	G0/1	2001:db8:acad:00c9::1/64	fe80::1
	S0/0/0	2001:db8:acad:00cc::1/64	fe80::1
R2	G0/0	2001:db8:acad:00ca::1/64	fe80::2
	G0/1	2001:db8:acad:00cb::1/64	fe80::2
	S0/0/0	2001:db8:acad:00cc::2/64	fe80::2
PC1	Carte réseau (NIC)	Config auto
PC2	Carte réseau (NIC)	Config auto
PC3	Carte réseau	Config auto
PC4	Carte réseau	Config auto

Objectifs

Partie 1 : Déterminer les sous-réseaux IPv6 et le système d’adressage
Étape 2 : Configurer l’adressage IPv6 sur les routeurs et les PC.
Étape 3: Vérifier la connectivité d’adressage IPv6.

Contexte/scénario

Les administrateurs réseau doivent savoir comment implémenter IPv6 dans leurs réseaux. Vous avez été invité à configurer un réseau à utiliser par le personnel commercial pour une démonstration client. Le réseau utilisera une série de sous-réseaux IPv6 consécutifs pour quatre réseaux locaux. Votre tâche consiste à affecter les sous-réseaux aux réseaux locaux et à configurer les routeurs et les PC avec l’adressage IPv6. Assurez-vous de configurer tous les composants nécessaires au routage IPv6 sur les routeurs.

Instructions

Étape 1: Déterminer les sous-réseaux IPv6 et le système d’adressage

Vous avez reçu le sous-réseau IPv6 2001:db8:acad:00c8 : :/64 comme sous-réseau de départ. Vous aurez besoin de quatre sous-réseaux supplémentaires pour chaque réseau requis. Incrémentez les adresses de sous-réseau consécutivement par un pour arriver aux quatre sous-réseaux requis. Complétez le tableau ci-dessous.

Table des sous-réseaux

Sous-réseau	Adresse
R1 G0/0/ LAN	2001:db8:acad:00c8። 0/64
LAN G0/1 R1	2001:db8:acad:00c9::0/64
LAN G0/0 R2	2001:db8:acad:00ca::0/64
LAN G0/1 R2	2001:db8:acad:00cb::0/64
Réseau de liaison R1 à R2	2001:db8:acad:00cc::0/64

Étape 2: Configurer l’adressage IPv6 sur les routeurs et les PC.

Remplissez le tableau d’adressage ci-dessus pour l’utiliser comme guide pour configurer les périphériques.

Attribuez la première adresse IP du sous-réseau aux interfaces LAN du routeur.
Attribuez les adresses lien-local comme indiqué dans la table d’adressage.
Pour la connexion entre les routeurs, attribuez la première adresse du sous-réseau à R1.
Pour la connexion entre les routeurs, attribuez la deuxième adresse dans le sous-réseau à R2.
Définissez les quatre hôtes pour qu’ils configurent automatiquement avec des adresses IPv6.

Étape 3: Vérifiez la connectivité IPv6.

Les PC doivent pouvoir effectuer des ping les uns les autres si l’adressage a été configuré correctement.

Configuration de l’appareil

Routeur R1

enable
configure terminal
ipv6 unicast-routing
interface GigabitEthernet0/0
ipv6 address fe80::1 link-local
ipv6 address 2001:db8:acad:c8::1/64
no shutdown
interface GigabitEthernet0/1
ipv6 address fe80::1 link-local
ipv6 address 2001:db8:acad:c9::1/64
no shutdown
interface Serial0/0/0
ipv6 address fe80::1 link-local
ipv6 address 2001:db8:acad:cc::1/64
no shutdown

Routeur R2

enable
configure terminal
ipv6 unicast-routing
interface GigabitEthernet0/0
ipv6 address fe80::2 link-local
ipv6 address 2001:db8:acad:ca::1/64
no shutdown
interface GigabitEthernet0/1
ipv6 address fe80::2 link-local
ipv6 address 2001:db8:acad:cb::1/64
no shutdown
interface Serial0/0/0
ipv6 address fe80::2 link-local
ipv6 address 2001:db8:acad:cc::2/64
no shutdown
end
